√ Perbedaan Transistor TIP 41C dan 42C Fungsi dan Cara Mengukurnya

Posted on

Finoo.id – √ Perbedaan Transistor TIP 41C dan 42C Fungsi dan Cara Mengukurnya. Transistor TIP41C dan TIP42C seringkali digunakan dalam berbagai aplikasi, seperti penguat daya, regulator tegangan, dan berbagai rangkaian daya lainnya.

Kedua transistor ini termasuk dalam keluarga transistor Darlington, di mana dua transistor bipolar digabungkan untuk memberikan penguatan sinyal yang lebih tinggi.

Berikut adalah ringkasan informasi mengenai keduanya:

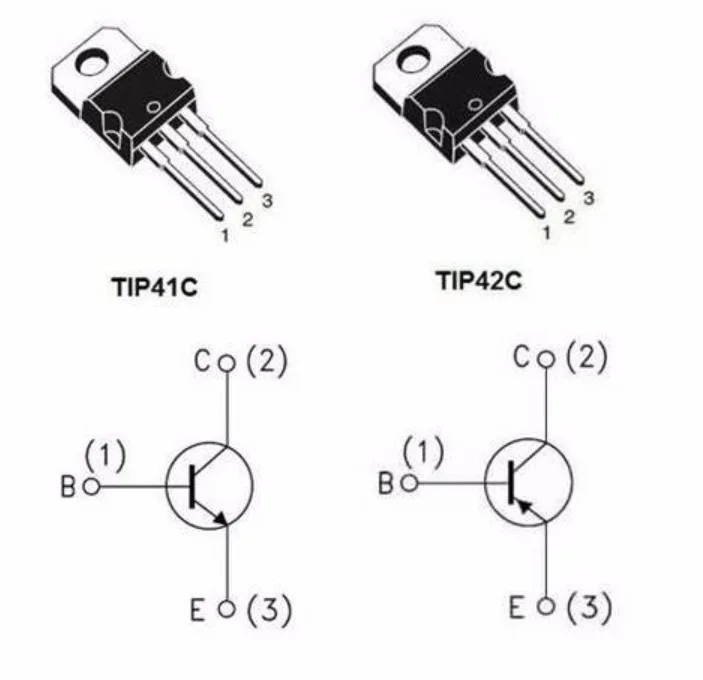

Transistor TIP41C (NPN)

TIP41C ialah transistor daya jenis NPN yang terdiri dari tiga kaki, yaitu Kolektor (Collector), Basis, dan Emitor (Emitter).

Transistor ini mampu menangani arus hingga sekitar 6 A ampere (Ic) dan tegangan kolektor-emitor (Vce) hingga sekitar 100V.

Biasanya, TIP41C digunakan dalam berbagai aplikasi, seperti penguat daya, regulator tegangan, dan rangkaian daya yang memerlukan arus dan tegangan tinggi.

Transistor TIP42C (PNP)

TIP42C adalah transistor daya jenis PNP yang juga terdiri dari tiga kaki, yaitu Kolektor (Collector), Basis, dan Emitor (Emitter).

Transistor ini memiliki kemampuan untuk menangani arus hingga sekitar 6 Ampere (Ic) dan tegangan kolektor-emitor (Vce) hingga sekitar 100V.

TIP42C umumnya digunakan bersama dengan TIP41C sebagai pasangan komplementer dalam aplikasi penguat daya dan rangkaian daya yang membutuhkan kemampuan penguat daya dengan arus dan tegangan yang tinggi.

Kedua transistor ini sangat bermanfaat dalam aplikasi penguat daya karena kombinasi TIP41C (NPN) dan TIP42C (PNP) sebagai transistor pasangan komplementer memberikan penguatan daya yang lebih tinggi dan kinerja yang optimal.

Fungsi transistor tip41c

Transistor TIP41C, sebagai transistor daya tipe NPN, memiliki peran yang sangat penting dalam berbagai aplikasi di bidang elektronika. Berikut adalah beberapa fungsi utama dari transistor TIP41C:

  1. Penguat Daya: Transistor TIP41C berfungsi sebagai penguat daya utama. Dalam aplikasi penguat daya, transistor ini memperkuat sinyal arus yang diterimanya melalui basis, menghasilkan arus yang lebih besar pada jalur kolektor-emitor. Fungsi ini memungkinkan transistor TIP41C untuk mengendalikan arus dan tegangan pada tingkat yang lebih tinggi dalam rangkaian daya.
  2. Switching: TIP41C juga dapat beroperasi sebagai saklar elektronik. Dalam mode saklar, transistor ini mengalihkan aliran arus pada jalur kolektor-emitor tergantung pada arus basis yang diterimanya. Ketika arus basis kecil (keadaan off), transistor berada dalam kondisi mati, sedangkan ketika arus basis cukup besar (keadaan on), transistor berada dalam kondisi menyala.
  3. Regulator Tegangan: Transistor TIP41C dapat diaplikasikan dalam rangkaian regulator tegangan untuk menjaga tegangan keluaran tetap stabil. Dalam mode penguat, transistor ini mengontrol aliran arus pada rangkaian regulator tegangan, mempertahankan tegangan keluaran pada level yang diinginkan.
  4. Sumber Arus: TIP41C mampu berfungsi sebagai sumber arus yang stabil dalam berbagai aplikasi. Ini mencakup pengaturan arus pada rangkaian elektronika seperti lampu LED, motor, atau perangkat daya lainnya.
  5. Driver Motor: Transistor TIP41C dapat digunakan sebagai driver motor, mengendalikan arus yang disuplai ke motor untuk mengatur kecepatan atau arah putaran.
  6. Amplifier Audio: Dalam konteks aplikasi audio, TIP41C dapat digunakan sebagai penguat daya pada rangkaian amplifier audio yang membutuhkan penguatan arus yang substansial untuk menghasilkan suara yang jernih dan kuat.
Baca Juga :   √ Persamaan Transistor 2SC945 Paling Tepat Dan Sesuai

Dengan kemampuannya menangani arus dan tegangan yang tinggi, TIP41C menjadi pilihan yang cocok untuk berbagai aplikasi daya dan daya tinggi. Dengan kombinasi yang sesuai dengan transistor pasangan komplementer seperti TIP42C (PNP), transistor TIP41C dapat membentuk rangkaian amplifier daya yang hkalianl dan efisien.

Cara Mengukur Transistor TIP 41C dan 42C serta Tkalian Kerusakannnya

Untuk melakukan pengukuran pada transistor, gunakan ohm meter dengan skala x 10, dan lebih disarankan untuk menggunakan multi tester analog. Hal ini bertujuan agar penggunaan dan pemahaman terhadap ciri-ciri kerusakan transistor menjadi lebih mudah. Dengan memanfaatkan penunjuk jarum pada multi tester, seperti yang akan dijelaskan melalui gambar ilustrasi, proses pengukuran dapat dilakukan secara efektif.

1. Cara mengukur transistor TIP 41c

Mari kita melakukan pengujian pada transistor TIP41C, yang merupakan tipe transistor NPN. Ikuti langkah-langkah berikut untuk memastikan kondisinya:

Uji Basis dan Kolektor:

  • Pasang probe (kabel tester) hitam pada kaki basis (kaki 1).
  • Pastikan probe merah diarahkan ke kaki kolektor (kaki 2). Perhatikan jarum tester bergerak ke kanan, dan sisa nilai resistansi adalah sekitar 20-40 ohm, tergantung pada sensitivitas tester. Ini menunjukkan bahwa basis dan kolektor dalam kondisi normal.

Uji Basis dan Emitor:

  • Pindahkan probe merah ke kaki emitor, sementara probe hitam tetap di kaki basis (kaki 1).
  • Perhatikan jarum tester bergerak ke kanan, namun tidak penuh, dan tersisa sekitar 20-40 ohm. Ini menkaliankan bahwa hubungan antara basis dan emitor berada dalam keadaan baik.

Uji Kebocoran (Short Circuit):

  • Lakukan pengujian kebalikan.
  • Letakkan probe merah pada kaki basis (kaki 1).
  • Hubungkan probe hitam secara bergantian ke kaki kolektor dan emitor.
  • Jika jarum tester bergerak ke kanan penuh, itu menkaliankan transistor dalam keadaan jebol atau short. Dengan kata lain, kaki basis telah terhubung secara singkat dengan kaki emitor maupun kolektor.
Baca Juga :   Transistor Final Terbaik Untuk Amplifier Yang Tepat

Uji Kebocoran pada Kolektor dan Emitor:

  • Uji kemungkinan kebocoran antara kaki kolektor dan emitor.
  • Pada kondisi normal, jarum tester tidak akan bergerak saat probe merah dihubungkan ke kolektor dan probe hitam dihubungkan ke emitor, atau sebaliknya.
  • Jika terjadi pergerakan jarum ohm meter, ini menkaliankan adanya kebocoran atau transistor rusak.

Dengan langkah-langkah ini, kalian dapat melakukan pengujian yang cermat untuk memastikan keadaan transistor TIP41C, memeriksa koneksi basis, kolektor, dan emitor, serta mendeteksi kemungkinan kebocoran.

2. Cara mengukur transistor TIP 42C

Untuk melakukan pengukuran pada transistor TIP42C, langkah-langkahnya dilakukan secara kebalikan dengan transistor TIP41C. Berikut adalah panduan langkah demi langkah:

Uji Kaki Basis:

  • Pertama, pasangkan probe (kabel tester) merah ke kaki basis (kaki 1).
  • Probe merah dihubungkan ke kaki kolektor dan kaki emitor secara bergantian.
  • Jika jarum tester bergerak ke kanan saat dihubungkan dengan kaki kolektor dan emitor, itu menkaliankan bahwa transistor masih dalam kondisi baik.

Deteksi Kerusakan pada Transistor TIP41C:

  • Pada transistor TIP41C, jika salah satu kaki (emitor/collector) tidak menunjukkan pergerakan jarum tester ketika dihubungkan, itu menkaliankan adanya putus pada transistor tersebut.
  • Contohnya, jika probe merah terhubung ke kaki basis (kaki 1) dan probe hitam dihubungkan ke kaki emitor, dan jarum tidak bergerak, itu menunjukkan kerusakan pada transistor TIP42C.

Uji Kaki Basis dengan Probe Hitam:

  • Balikkan pengukuran dengan meletakkan probe hitam pada kaki basis.
  • Probe merah dihubungkan ke kaki kolektor dan kaki emitor secara bergantian.
  • Pastikan jarum tidak bergerak. Jika ada gerakan pada salah satu kaki, kemungkinan transistor TIP42C mengalami short.

Cek Kebocoran antara Kolektor dan Emitter:

  • Pastikan kaki kolektor dan emitor tidak terhubung sama sekali.
  • Uji dengan cara bolak-balik probe merah dan probe hitam antara emitor dan kolektor.
  • Jika jarum tester bergerak, ini menunjukkan adanya kebocoran atau kemungkinan transistor TIP42C rusak.
Baca Juga :   Persamaan Transistor D400 Yang Tepat Sebagai Pengganti

Pengukuran Lebih Lanjut dengan Multi Tester:

  • Kadang-kadang, kerusakan pada transistor tidak terdeteksi dengan mudah oleh multi tester stkalianr. Oleh karena itu, disarankan untuk menggunakan multi tester dengan batas minimum 1k ohm untuk memastikan deteksi yang lebih akurat.

Penting untuk melibatkan langkah-langkah ini secara cermat, karena keberhasilan dalam memahami kondisi transistor TIP41C/TIP42C sangat tergantung pada langkah-langkah pengukuran yang tepat dan teliti.

Baca Juga :

Kesimpulan

Dalam menyimpulkan, perbedaan antara Transistor TIP41C dan TIP42C sangat penting dipahami untuk memilih komponen yang tepat sesuai dengan kebutuhan aplikasi elektronika kalian.

Meskipun keduanya termasuk dalam keluarga transistor Darlington dan memiliki karakteristik serupa, perbedaan polaritas (NPN untuk TIP41C dan PNP untuk TIP42C) membuat keduanya menjadi pasangan komplementer yang ideal dalam aplikasi amplifier daya.

TIP41C, sebagai transistor tipe NPN, cenderung digunakan sebagai penguat daya, regulator tegangan, dan sumber arus yang stabil.

Di sisi lain, TIP42C sebagai tipe PNP, sering dipilih untuk fungsi yang sebanding, memberikan keseimbangan yang optimal ketika digunakan bersama dengan TIP41C.

Penting untuk memahami karakteristik khusus masing-masing transistor, terutama dalam pengujian dan pemilihan komponen untuk memastikan kinerja yang maksimal dalam rangkaian elektronika kalian.

Dengan memahami perbedaan antara TIP41C dan TIP42C, kalian dapat membuat keputusan yang tepat sesuai dengan kebutuhan spesifik dan mendapatkan hasil yang diinginkan dalam proyek elektronika kalian.

Demikianlah artikel finoo.id yang membahas tentang √ Perbedaan Transistor TIP 41C dan 42C Fungsi dan Cara Mengukurnya. Semoga artikel kami dapat bermanfaat dan terimakasih telah membaca artikel kami.
