Finoo.id – √ Apa Itu NTC Thermistor? Fungsi, Cara Kerja dan Aplikasinya. Dari beragam perangkat elektronika yang mendukung kehidupan modern kita, terdapat sejumlah komponen elektronika yang memegang peranan krusial dalam pengaturan dan kinerjanya. Salah satu komponen yang kerap kali tidak begitu dikenal namun memiliki peranan yang sangat penting dalam banyak aplikasi adalah NTC (Negative Temperature Coefficient) atau Koefisien Suhu Negatif yang termasuk dalam kategori thermistor. Dalam artikel ini, kita akan mengulas NTC secara mendalam, mengungkapkan betapa esensialnya peran kecil ini dalam menjaga kenyamanan dan kekalianlan perangkat elektronika di sekitar kita.

Apa Itu NTC?

NTC adalah jenis termistor, sebuah komponen yang resistansinya mengalami perubahan signifikan seiring dengan perubahan suhu. Keunikan NTC dibandingkan dengan jenis termistor lainnya, seperti PTC (Positive Temperature Coefficient), terletak pada perubahan resistansinya yang berbanding terbalik dengan suhu. Artinya, ketika suhu meningkat, resistansi NTC akan menurun, dan sebaliknya, ketika suhu turun, resistansi NTC akan meningkat.

Karakteristik ini membuat NTC sangat bermanfaat dalam pengaturan suhu dan perlindungan termal pada berbagai perangkat elektronika. NTC tersedia dalam berbagai bentuk, seperti tabung, bead, atau disk, dan dapat dijumpai dalam berbagai ukuran dan spesifikasi sesuai dengan kebutuhan aplikasi tertentu.

  • NTC = Negative Temperature Coefficient
  • PTC = Positive Temperature Coefficient

Fungsi NTC

Seperti yang telah dijelaskan sebelumnya, fungsi utama NTC adalah mengubah suhu panas menjadi nilai resistansi dalam satuan Ohm. Namun, dalam aplikasinya, NTC memiliki berbagai fungsi yang sangat bermanfaat, antara lain:

1. Sebagai Pengatur Suhu

Thermistor NTC dapat diintegrasikan dengan mikrokontroler, seperti yang terlihat pada gambar di mana NTC terhubung dengan mikrokontroler Arduino Uno. Dengan cara ini, NTC memungkinkan mikrokontroler membaca nilai suhu yang diterimanya. Ketika suhu meningkat, nilai resistansi NTC akan menurun. Dalam gambar, terlihat bahwa Thermistor ini dialiri tegangan 5 Volt dari Arduino, dan tegangan yang telah melewati NTC dikembalikan ke Arduino untuk dibaca. Seiring dengan penurunan nilai resistansi yang terjadi seiring kenaikan suhu, tegangan yang masuk ke Arduino juga meningkat. Dengan prinsip ini, logika tertanam pada Arduino dapat dirancang untuk membaca dan memproses nilai suhu yang diterima oleh Thermistor NTC.

2. Pada Gambar Terlihat

Dalam ilustrasi tersebut, tergambar bagaimana NTC berperan sebagai sensor suhu yang terkoneksi dengan sistem pengontrol, seperti Arduino Uno. Tegangan 5 Volt dari Arduino mengalir melalui NTC, dan perubahan resistansinya memberikan informasi tentang suhu lingkungan.

3. Logika Pada Arduino

Melalui program dan logika yang tertanam di Arduino, informasi tentang suhu dapat diolah dan diambil keputusan atau tindakan selanjutnya. Misalnya, Arduino dapat memicu suatu perangkat untuk mengatur suhu, memberikan peringatan, atau melakukan tindakan tertentu berdasarkan nilai suhu yang terdeteksi.

Baca Juga :   Pengertian Photodiode Beserta Fungsi dan Prinsip Kerjanya

Dengan demikian, penggunaan NTC dalam aplikasi pengaturan suhu menjadi krusial, membuka peluang untuk kontrol termal yang presisi dalam berbagai perangkat elektronika.

Karakteristik NTC

Pada dasarnya, thermistor NTC menunjukkan karakteristik yang membedakannya sebagai sensor suhu yang sangat responsif dan efisien. Berikut adalah beberapa poin tambahan yang menjelaskan sifat-sifat khusus dari thermistor NTC:

  1. Penurunan Nilai Resistansi:
    Dengan penurunan nilai resistansi sekitar 10% untuk setiap kenaikan 1°C, thermistor NTC menunjukkan respons yang lincah terhadap perubahan suhu. Misalnya, jika thermistor NTC memiliki nilai hambatan awal 10K, setiap kenaikan 1°C akan menyebabkan penurunan resistansi sekitar 10%, menghasilkan resistansi sekitar 9K.
  2. Sensitivitas yang Tinggi:
    Sensitivitas yang tinggi mencerminkan kemampuan NTC dalam mendeteksi perubahan suhu dengan akurasi yang baik. Sehingga, bahkan perubahan suhu yang kecil pun dapat dideteksi secara efisien oleh thermistor ini.
  3. Rentang Nilai Hambatan yang Luas:
    Thermistor NTC memiliki rentang nilai hambatan yang luas, mulai dari 1k Ohm hingga 100k Ohm. Keberagaman ini memungkinkan penggunaan NTC dalam berbagai konteks aplikasi, sesuai dengan kebutuhan spesifik suatu sistem atau perangkat.
  4. Waktu Respon Cepat:
    Kemampuan NTC untuk memberikan respons yang cepat terhadap perubahan suhu menjadikannya pilihan yang ideal untuk aplikasi yang membutuhkan waktu respon yang efisien. Hal ini memungkinkan pengendalian suhu yang presisi dalam waktu yang singkat.
  5. Ukuran yang Kecil:
    Sebagai komponen elektronika pada umumnya, NTC memiliki ukuran yang relatif kecil. Ukurannya yang kompak memudahkan integrasinya dalam berbagai perangkat elektronika tanpa menambah beban signifikan pada desain fisik suatu sistem.
  6. Kekalianlan dan Kestabilan:
    Selain itu, NTC juga dikenal karena kekalianlan dan kestabilannya dalam jangka waktu yang panjang, membuatnya menjadi pilihan yang hkalianl untuk pengukuran suhu yang kontinu dan presisi.

Cara Kerja NTC

Bagaimana NTC dapat mengubah resistansinya sejalan dengan perubahan suhu? Prinsip dasarnya didasarkan pada efek semikonduktor yang terjadi dalam material termistor yang digunakan. Pada NTC, material semikonduktor yang paling umum digunakan adalah keramik atau senyawa logam seperti mangan, nikel, atau kobalt.

Ketika suhu mengalami peningkatan, atom-atom dalam material semikonduktor ini menjadi lebih aktif, mengakibatkan peningkatan jumlah pembawa muatan, seperti elektron, yang bergerak bebas. Fenomena ini mengakibatkan penurunan resistansi karena aliran muatan yang lebih tinggi menciptakan jalur konduktif yang lebih mudah bagi arus listrik.

Sebaliknya, ketika suhu menurun, aktivitas atom-atom dalam material semikonduktor ini menurun, menyebabkan jumlah pembawa muatan yang bergerak bebas menjadi lebih sedikit. Akibatnya, resistansi NTC meningkat karena aliran muatan yang lebih terbatas menciptakan jalur konduktif yang lebih sulit bagi arus listrik.

Dengan demikian, prinsip dasar ini menjelaskan cara NTC merespons perubahan suhu melalui perubahan jumlah pembawa muatan dalam material semikonduktor, menghasilkan variasi resistansi yang memberikan informasi tentang kondisi suhu lingkungan.

Baca Juga :   Pengertian Audio Jack: Jenis dan Prinsip Kerjanya

Aplikasi NTC Dalam Pengaturan Suhu

Salah satu pemanfaatan utama NTC terdapat dalam pengaturan suhu. NTC berfungsi sebagai sensor suhu pada perangkat elektronika untuk mengawasi dan mengontrol suhu operasionalnya. Sensor suhu NTC ditempatkan pada berbagai lokasi kritis dalam perangkat, seperti prosesor, sirkuit daya, atau bagian-bagian yang rentan terhadap panas, guna memantau suhu dengan presisi.

Ketika suhu mencapai tingkat yang tidak diinginkan, sensor NTC secara otomatis akan mengubah nilai resistansinya. Nilai resistansi yang berubah ini kemudian dapat digunakan untuk mengirimkan sinyal ke rangkaian pengontrol atau mikrokontroler. Rangkaian ini, pada gilirannya, akan merespons dengan mengambil tindakan yang sesuai, seperti mengaktifkan kipas pendingin, mengurangi daya, atau bahkan mematikan perangkat untuk mencegah terjadinya kerusakan akibat overheating.

Aplikasi pengaturan suhu NTC dapat ditemui dalam berbagai perangkat elektronika, termasuk perangkat rumah tangga seperti oven, kulkas, dan AC; perangkat komputer seperti laptop dan server; serta peralatan industri seperti mesin pabrik, dan sejumlah perangkat lainnya. Dengan demikian, penggunaan NTC dalam mengontrol suhu memberikan kontribusi penting dalam menjaga kinerja optimal dan kekalianlan perangkat elektronika di berbagai sektor.

NTC Dalam Pengamanan Termal

Selain peran sebagai pengatur suhu, NTC juga berfungsi sebagai komponen inti dalam sistem perlindungan termal atau thermal cut-off. Pada beberapa aplikasi, seperti baterai, motor, atau sistem daya tinggi, ketika suhu mencapai batas maksimum yang telah ditentukan, NTC dapat beroperasi sebagai “thermal cut-off” atau pemutus suhu.

Ketika suhu naik hingga mencapai ambang batas yang telah ditetapkan, resistansi NTC akan mengalami penurunan yang drastis, menghasilkan arus berlebih melalui termistor. Fenomena ini menyebabkan pemutusan arus atau perlindungan otomatis dari perangkat, yang secara efektif mencegah risiko kerusakan lebih lanjut atau bahkan potensi bahaya yang dapat timbul akibat overheating.

Dengan demikian, NTC tidak hanya berperan sebagai pengatur suhu untuk menjaga kinerja perangkat elektronika, tetapi juga sebagai elemen kunci dalam sistem keamanan termal, memberikan perlindungan aktif terhadap potensi kerusakan yang disebabkan oleh suhu berlebih.

Komponen Esensial Untuk Industri Elektronika

Dengan beragam manfaat dan penerapannya dalam pengaturan suhu serta perlindungan termal, NTC telah muncul sebagai salah satu komponen elektronika yang paling penting dan sering dipakai di berbagai sektor industri. Kekalianlan dan ketepatan deteksi perubahan suhu oleh NTC menjadikannya komponen yang tak dapat digantikan dalam memelihara kinerja dan keamanan perangkat elektronika kita.

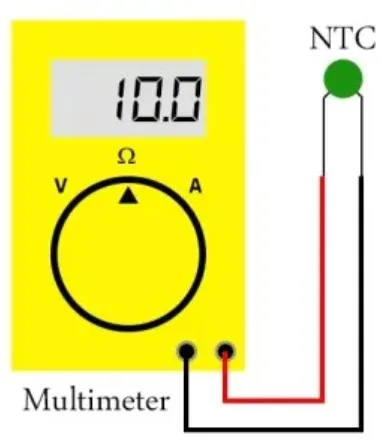

Mengukur NTC

Mengukur NTC dengan multimeter adalah langkah penting untuk menilai kondisi dan kelayakan penggunaan NTC tersebut. NTC yang berfungsi baik dapat merespons perubahan suhu dengan mengubah resistansinya pada kedua terminal. Berikut adalah cara mengukur NTC dengan multimeter:

Langkah-langkah Mengukur NTC Dengan Multimeter:

Baca Juga :   √ Rekomendasi Merk Humidifier Terbaik Untuk Udara Sehat

  1. Atur Multimeter sebagai Ohm Meter:
    Atur atau posisikan multimeter dalam mode Ohm meter. Pastikan rentang pengukuran resistansi pada multimeter sesuai dengan nilai resistansi yang diharapkan dari NTC, seperti contohnya 10 KOhm.
  2. Hubungkan Terminal NTC dengan Probe Multimeter:
    Hubungkan probe multimeter ke kedua terminal NTC. Pastikan hubungan ini baik dan stabil untuk mendapatkan pembacaan yang akurat.
  3. Amati Nilai Resistansi pada Multimeter:
    Amati jarum atau layar multimeter untuk melihat nilai resistansi yang ditunjukkan. Nilai ini seharusnya sesuai dengan resistansi yang tertera pada NTC, contohnya 10 KOhm.
  4. Berikan Perubahan Suhu pada Multimeter:
    Gunakan benda panas, seperti solder, dan terapkan perubahan suhu pada NTC. Amati perubahan resistansi yang ditunjukkan oleh multimeter. NTC yang berfungsi baik akan memberikan respons dengan turunnya nilai resistansi hingga beberapa Ohm.
  5. Periksa Resistansi pada Suhu Ruangan:
    Jika multimeter menunjukkan 0 Ohm pada suhu ruangan, NTC tersebut mungkin mengalami short circuit (hubungan pendek). Sebaliknya, jika multimeter tidak menunjukkan perubahan atau jarum tidak bergerak saat memberikan perubahan suhu, NTC mungkin mengalami kondisi open circuit (sirkuit terbuka) dan tidak dapat digunakan.
  6. Apabila NTC Rusak:
    Jika pada langkah-langkah sebelumnya NTC tidak memberikan respons perubahan resistansi saat suhu diubah, maka dapat disimpulkan bahwa NTC tersebut rusak dan tidak layak digunakan.

Dengan melakukan pengukuran NTC menggunakan multimeter sesuai dengan langkah-langkah di atas, kita dapat mengevaluasi kualitas dan kelayakan NTC untuk digunakan dalam sistem elektronika.

Baca Juga :

Penutup

Dalam rangka memahami lebih dalam tentang peran NTC Thermistor dalam dunia elektronika, khususnya dalam pengaturan suhu dan perlindungan termal, kita dapat menyimpulkan bahwa NTC Thermistor adalah sebuah komponen yang tak tergantikan.

Dengan kemampuannya merespons perubahan suhu dan memberikan informasi melalui perubahan resistansi, NTC Thermistor menjadi inti dari banyak aplikasi yang melibatkan pengukuran suhu yang akurat.

Oleh karena itu, pengetahuan mendalam mengenai Apa Itu NTC Thermistor sangatlah penting dalam menjaga kinerja perangkat elektronika dan mengoptimalkan fungsi-fungsi kritis yang melibatkan pengaturan suhu.

Sebagai komponen yang memiliki peran krusial dalam melindungi dan memelihara integritas perangkat, NTC Thermistor bukan hanya sekadar teknologi, melainkan juga sebuah solusi cerdas untuk menjaga kekalianlan dan kinerja sistem secara keseluruhan.

Demikianlah artikel finoo.id yang membahas tentang √ Apa Itu NTC Thermistor? Fungsi, Cara Kerja dan Aplikasinya. Semoga artikel kami dapat bermanfaat dan terimakasih telah membaca artikel kami.
