Finoo.id – √ Apa itu Panel Hubung? Fungsi, Komponen dan Jenisnya. Elemen krusial dalam distribusi tenaga listrik ialah Panel Hubung Bagi (PHB). Sebagai penghubung antara jaringan tenaga listrik dan pengguna akhirnya, PHB memiliki peran sentral dalam penyaluran tenaga listrik.

Pada kesempatan ini, Finoo.id akan menjelaskan secara mendetail tentang PHB dan distribusi tenaga listrik. Teruslah membaca untuk mendapatkan informasi lebih lanjut mengenai PHB, di mana kami akan memberikan penjelasan tentang definisi, fungsi, komponen-komponennya, dan hal lain yang relevan.

Apa itu Panel Hubung?

Panel Hubung Bagi (PHB) memegang peranan vital dalam sistem distribusi tenaga listrik. Tugas utama PHB adalah menghubungkan sumber tenaga listrik dengan pengguna melalui jaringan distribusi, sambil memastikan arus dan tegangan tetap stabil untuk konsumen.

Secara umum, PHB adalah kotak yang berisi beragam komponen listrik seperti Terminal Listrik, Sakelar, Alat Pengaman, dan Pemisah Beban. Fungsinya adalah mengontrol distribusi listrik dan memastikan penyediaan tenaga listrik kepada konsumen dilakukan dengan aman dan efisien.

Dalam praktiknya, PHB bertugas sebagai pembatas arus, penghubung, dan pemisah untuk memastikan tenaga listrik sampai kepada konsumen secara optimal. PHB juga berperan penting sebagai alat pengukur arus dan tegangan, sehingga dapat mencegah terjadinya hubungan pendek saat terjadi gangguan pada jaringan distribusi.

Penggunaan PHB sangatlah krusial dalam menjaga agar distribusi tenaga listrik berlangsung dengan aman dan efektif.

Fungsi Panel Hubung Bagi (PHB)

Panel Hubung Bagi (PHB) memegang beberapa fungsi krusial dalam sistem jaringan komputer, termasuk:

1. Menghubungkan jaringan komputer

Panel Hubung Bagi (PHB) berfungsi untuk menghubungkan dua atau lebih jaringan komputer, baik secara fisik maupun melalui jaringan yang lebih luas seperti internet. Dengan melakukan ini, PHB memfasilitasi komunikasi antar jaringan yang berbeda dan memungkinkan pengguna untuk berbagi sumber daya, informasi, dan layanan antar jaringan. Ini juga membantu memperluas jangkauan jaringan, memungkinkan pengguna untuk terhubung ke jaringan yang berbeda di lokasi yang berjauhan.

2. Meningkatkan efisiensi transfer data

Dengan menghubungkan beberapa jaringan komputer ke dalam satu perangkat, PHB dapat membantu meningkatkan efisiensi transfer data antar jaringan. Dengan memfasilitasi akses yang lebih cepat dan efisien ke sumber daya dan layanan yang tersedia di berbagai jaringan, PHB dapat membantu mempercepat pertukaran data antara pengguna dalam jaringan. Hal ini dapat mengurangi waktu yang diperlukan untuk mengirim data dari satu jaringan ke jaringan lainnya, meningkatkan produktivitas, dan mendukung operasi bisnis yang lebih lancar.

3. Meningkatkan keamanan jaringan

Panel Hubung Bagi (PHB) memiliki peran penting dalam meningkatkan keamanan jaringan. PHB dapat berfungsi sebagai gerbang yang mengatur lalu lintas data yang masuk dan keluar dari jaringan. Dengan mengatur dan memonitor lalu lintas data yang melewati perangkat tersebut, PHB memungkinkan pengguna untuk menerapkan kebijakan keamanan seperti firewall, VPN (Virtual Private Network), dan deteksi intrusi. Ini membantu dalam mengidentifikasi dan mencegah serangan serta aktivitas yang mencurigakan, sehingga meningkatkan keamanan keseluruhan dari jaringan komputer.

4. Memudahkan pengelolaan jaringan

Dalam lingkungan jaringan yang kompleks, manajemen menjadi kunci untuk menjaga agar jaringan beroperasi dengan lancar. PHB menyediakan satu titik pusat untuk mengatur dan memantau koneksi antar jaringan. Dengan memiliki kontrol sentral di PHB, administrator jaringan dapat dengan mudah mengelola konfigurasi, memperbarui perangkat lunak, dan memantau kinerja jaringan secara efisien. Ini membantu mengurangi kompleksitas dalam pengelolaan jaringan dan memudahkan tindakan perbaikan atau penyesuaian yang diperlukan. Dengan demikian, PHB membantu meningkatkan efisiensi operasional dan ketersediaan jaringan secara keseluruhan.

Baca Juga :   Cara Setting Alarm Token Listrik Merk Itron Paling Mudah

5. Meningkatkan ketersediaan jaringan

Panel Hubung Bagi (PHB) memiliki peran penting dalam meningkatkan ketersediaan jaringan. Ketika terjadi kegagalan pada satu bagian dari jaringan, PHB dapat membantu menjaga ketersediaan jaringan dengan cara memindahkan koneksi ke bagian jaringan lain yang masih berfungsi. Hal ini dapat dilakukan melalui fitur-fitur redundansi yang dimiliki oleh PHB, seperti pengalihan otomatis ke jalur alternatif atau perangkat cadangan ketika terjadi gangguan pada jaringan utama.
Dengan demikian, PHB membantu meminimalkan waktu henti atau downtime dalam jaringan, sehingga memastikan bahwa layanan dan sumber daya jaringan tetap tersedia bagi pengguna. Dengan beberapa fungsi yang dimilikinya, PHB memainkan peran kunci dalam mendukung koneksi jaringan yang stabil, efisien, dan aman, yang sangat penting dalam lingkungan komputasi modern.

Komponen Utama dalam Panel Hubung Bagi (PHB)

Dalam sistem distribusi listrik, Panel Hubung Bagi (PHB) tidak hanya terdiri dari satu komponen, tetapi dari beberapa komponen yang bekerja secara sinergis. Kami akan mengulas komponen-komponen utama dari PHB berikut:

1. Sakelar PHB

Sakelar dalam Panel Hubung Bagi (PHB) merupakan komponen penting. Fungsinya adalah untuk memutuskan aliran arus ketika terjadi gangguan pada sistem. Terdapat dua jenis sakelar PHB, yaitu sakelar beban (load break switch) dan sakelar pisau (knife switch).

Sakelar beban berperan dalam memisahkan atau menghubungkan beban secara bergantian dalam sirkuit, sementara sakelar pisau bertugas untuk secara langsung memutuskan atau menghubungkan arus listrik.

2. Pemisah Beban

Pemutus beban (load break switch) adalah komponen yang bertanggung jawab atas pemutusan dan penyambungan sirkuit listrik. Fungsinya serupa dengan sakelar beban, namun pemutus beban memiliki kemampuan pemutusan yang lebih tinggi daripada sakelar beban. Selain itu, pemutus beban juga dilengkapi dengan sistem keamanan untuk mengatasi hubungan pendek, dimana jika arus yang melewati pemutus beban melebihi batas daya pemutusan, sistem pengaman akan berfungsi secara otomatis.

3. Kontaktor

Kontaktor adalah komponen yang berperan dalam menghubungkan dan memutuskan arus listrik serta mengatur beban. Kontaknya terbuat dari bahan tahan karat yang mampu menanggung beban hingga ribuan volt, sehingga menjamin keamanan dan kekalianlan aliran listrik dalam jangka waktu yang panjang.

Selain komponen tersebut, dalam PHB juga terdapat berbagai komponen lain seperti kabel listrik, trafo, fuse, relay, dan sebagainya.

Jenis-Jenis Panel PHB

Apakah Sobat finoo berpikir bahwa Panel Hubung Bagi (PHB) hanya terdiri dari itu saja? Tentu tidak. Panel PHB memiliki berbagai jenis, dan berikut adalah penjelasannya.

1. Panel Hubung Bagi (PHB) Tegangan Rendah

Panel Hubung Bagi (PHB) dalam bentuk Tegangan Rendah adalah salah satu varian yang utamanya digunakan untuk sirkuit listrik dengan tegangan rendah. Jenis PHB ini memiliki beragam aplikasi, mulai dari box sikring di rumah, panel pada bangunan perumahan, gedung, hingga industri, serta Low Voltage Cabinet (LVC) yang biasanya terletak pada sisi Jaringan Tegangan Rendah (JTR).

Box sikring pada rumah berperan sebagai wadah penyimpanan dan pengamanan sikring yang bertujuan melindungi perangkat listrik di rumah dari kerusakan akibat lonjakan tegangan atau arus yang berlebih. Biasanya, box sikring terletak di dalam rumah dan dilengkapi dengan sikring yang bisa diganti saat terjadi kerusakan.

Panel pada perumahan, gedung, dan industri bertugas sebagai pusat pengatur dan pengendali aliran listrik yang masuk dan keluar dari peralatan listrik. Panel ini dilengkapi dengan perangkat elektronik untuk mengukur tegangan, arus, dan daya listrik yang digunakan.

LVC (Low Voltage Cabinet) adalah panel listrik yang terdiri dari berbagai komponen seperti MCB (Miniature Circuit Breaker), MCCB (Molded Case Circuit Breaker), kontaktor, dan lainnya. Biasanya, LVC ditempatkan pada sisi JTR sebagai pusat pengendali aliran listrik di suatu wilayah. LVC juga dilengkapi dengan peralatan pemantauan dan pengukuran untuk mengontrol aliran listrik yang masuk dan keluar dari LVC.

Baca Juga :   Batas Maksimal Pemakaian Listrik 450 Watt Yang Perlu Diketahui

Dalam penggunaannya, Panel Hubung Bagi Tegangan Rendah memberikan manfaat besar dalam mendistribusikan listrik ke berbagai beban dengan tegangan yang relatif rendah. Dalam skala yang lebih besar, PHB ini juga memiliki peran penting dalam menjaga kekalianlan dan keamanan pasokan listrik yang disalurkan kepada masyarakat.

2. Panel Hubung Bagi (PHB) Tegangan Menengah

Tegangan Menengah atau Gardu Distribusi merupakan salah satu jenis Panel Hubung Bagi (PHB) yang berperan sebagai pusat pengumpul, pembagi, dan penyalur daya listrik ke berbagai beban.

Gardu distribusi terletak di antara Gardu Induk (GI) dan Gardu Trafo (GT) yang lebih kecil, menjadi titik awal dalam penyaluran listrik ke daerah-daerah yang lebih kecil.

Selain itu, gardu distribusi juga bertugas menurunkan tegangan listrik yang diterima dari GI sebelum disalurkan ke rumah-rumah dan gedung-gedung di sekitarnya. Contohnya, jika tegangan yang diterima dari PLN adalah 20 kV, sedangkan rumah-rumah hanya memerlukan tegangan 220 V, maka tegangan tersebut harus diturunkan agar sesuai dengan kebutuhan rumah tangga.

Untuk melakukan penurunan tegangan tersebut, gardu distribusi dilengkapi dengan transformator step-down yang berfungsi menurunkan tegangan dari 20 kV menjadi 220 V sebelum disalurkan ke rumah-rumah.

Tak hanya itu, gardu distribusi juga dilengkapi dengan peralatan lain seperti switchgear, panel distribusi, dan lainnya. Switchgear berperan mengatur dan mengontrol aliran listrik yang masuk dan keluar dari gardu distribusi, sedangkan panel distribusi digunakan untuk membagi daya listrik ke berbagai beban atau pengguna di wilayah tersebut.

Adanya gardu distribusi memungkinkan pasokan listrik tersalurkan ke berbagai wilayah dengan lebih efisien dan teratur, menjaga ketersediaan listrik yang stabil dan aman bagi masyarakat. Selain itu, gardu distribusi juga meningkatkan fleksibilitas dalam pengaturan aliran listrik serta memudahkan proses perbaikan jaringan saat terjadi gangguan.

3. Panel Hubung Bagi (PHB) Tegangan Tinggi

Tegangan Tinggi merujuk pada gardu yang memiliki kapasitas besar dalam menyediakan listrik untuk kebutuhan industri dan perkotaan.

Dalam konteks sistem kelistrikan, Gardu Induk (GI) merupakan salah satu varian Panel Hubung Bagi (PHB) yang berperan sebagai titik hubungan antara beberapa sumber listrik besar dengan sistem jaringan listrik yang lebih kecil.

GI PHB tegangan tinggi umumnya terdiri dari beberapa perangkat, seperti trafo, pemutus sirkuit, isolator, dan lainnya. GI ini memiliki tegangan operasional yang bervariasi, tergantung pada kapasitas gardu tersebut. Rentang tegangan operasional GI PHB tegangan tinggi biasanya berkisar antara 70 kV, 150 kV, dan 275 kV.

Selain GI, terdapat juga jenis PHB tegangan tinggi lainnya yang memiliki kapasitas lebih besar, yaitu Gardu Induk Tegangan Tinggi (GITET). GITET memiliki fungsi yang serupa dengan GI, namun memiliki tegangan operasional yang lebih tinggi, mencapai 500 kV. GITET biasanya digunakan untuk menghubungkan gardu-gardu besar yang memiliki kapasitas lebih dari 500 kV.

Dengan adanya GI dan GITET, distribusi listrik dari gardu-gardu yang lebih besar dapat tersalurkan ke gardu-gardu yang lebih kecil dengan lebih mudah dan efisien.

Selain itu, PHB tegangan tinggi juga memainkan peran penting dalam menjaga ketersediaan dan kualitas pasokan listrik yang stabil dan aman bagi masyarakat.

Proses Kerja Panel Hubung Bagi (PHB)

Pada bagian ini, kami akan menjelaskan secara rinci tentang proses kerja Panel Hubung Bagi (PHB) dalam mendistribusikan listrik dan mengelompokkan beban. PHB memiliki peran krusial dalam memastikan distribusi listrik yang stabil dan aman ke berbagai beban dalam suatu sistem.

Ketika listrik masuk ke PHB dari sumber listrik, tegangan dan arus listrik diubah sesuai dengan kebutuhan beban yang akan dilalui. PHB juga bertugas dalam mengelompokkan beban, yaitu memisahkan beban berdasarkan kategori daya yang dibutuhkan.

Baca Juga :   Biaya Pasang Listrik Baru 900 Watt Yang Tepat

Proses kerja Panel Hubung Bagi (PHB) melibatkan beberapa tahap penting yang mencakup:

  1. Penentuan sumber daya listrik yang akan dihubungkan ke PHB, dimana sumber-sumber tersebut bisa berasal dari gardu induk, trafo, atau sumber lainnya.
  2. Penyesuaian tegangan dan arus listrik menggunakan trafo untuk memastikan bahwa listrik yang masuk ke PHB sesuai dengan kebutuhan beban yang akan dialiri.
  3. Pengamanan jaringan listrik dengan pemasangan sakelar otomatis dan sakelar manual, yang berfungsi untuk memutus aliran listrik secara otomatis saat terjadi gangguan atau manual sesuai kebutuhan.
  4. Penyediaan pemutus beban untuk mencegah beban berlebihan yang dapat menyebabkan kerusakan pada peralatan atau jaringan listrik.
  5. Proses kerja PHB juga melibatkan pengelompokan beban sehingga memudahkan metering dan pemantauan pada setiap kelompok beban. Distribusi listrik menjadi lebih teratur dan efektif karena beban-beban tertentu dapat dikontrol dengan mudah sesuai dengan kebutuhan.

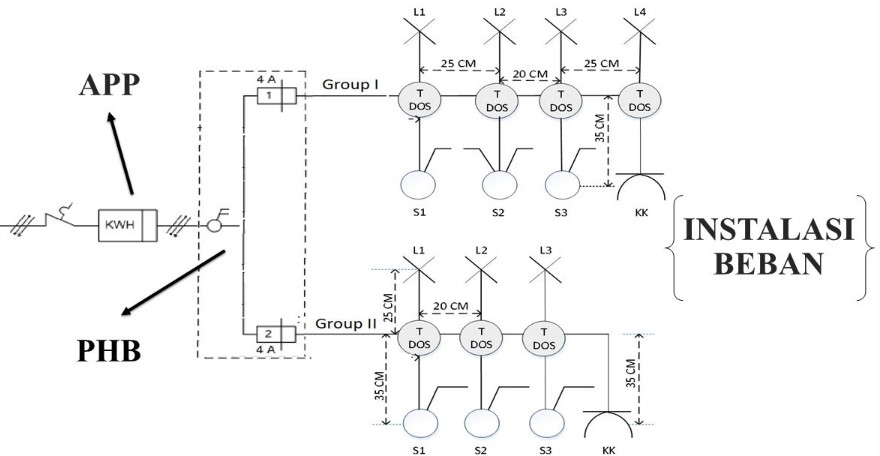

Dalam gambar di atas, kalian dapat melihat bagaimana PHB membagi beban menjadi kelompok-kelompok sehingga distribusi listrik ke masing-masing beban menjadi lebih teratur dan efektif.

Tips Pemeliharaan dan Perawatan Panel Hubung Bagi (PHB)

Sebagai komponen vital dalam sistem distribusi listrik, pemeliharaan dan perawatan Panel Hubung Bagi (PHB) sangatlah penting. Perawatan PHB melibatkan serangkaian tindakan yang mencakup pemeriksaan rutin, pemantauan kondisi dan kekalianlan, serta tindakan perbaikan yang diperlukan. Pemeriksaan rutin PHB biasanya dilakukan oleh petugas pemeliharaan, menggunakan alat ukur listrik dan peralatan keselamatan yang sesuai.

Adalah penting untuk diingat bahwa PHB harus dipelihara dan diperiksa dengan benar serta teratur untuk menghindari kegagalan sistem dan kecelakaan yang mungkin terjadi. Berikut ini adalah beberapa tindakan perawatan yang diperlukan pada PHB:

  1. Mengecek kondisi fisik pada bagian dalam maupun luar PHB secara berkala untuk memastikan tidak adanya kerusakan atau keausan yang signifikan.
  2. Membersihkan debu, kotoran, atau benda asing yang mungkin menempel pada permukaan PHB agar tidak mengganggu kinerja dan keamanan sistem.
  3. Memeriksa kekencangan baut dan sambungan listrik pada PHB untuk mencegah terjadinya kendor atau korsleting yang dapat menyebabkan gangguan pada aliran listrik.
  4. Menjaga suhu PHB agar tetap stabil sesuai dengan batas toleransi yang ditentukan agar tidak terjadi overheating atau kerusakan pada komponen PHB.
  5. Memeriksa kondisi dan kekuatan transformator arus dan tegangan untuk memastikan bahwa keduanya berfungsi dengan baik dan dapat menangani aliran listrik dengan aman.

Secara umum, pemeriksaan rutin PHB sebaiknya dilakukan setiap enam bulan sekali. Namun, frekuensi pemeriksaan dapat disesuaikan tergantung dari kondisi dan lingkungan kerja PHB tersebut.

BACA JUGA :

Penutup

Dengan memahami pentingnya Panel Hubung Bagi (PHB) dalam sistem distribusi listrik, kita dapat mengetahui betapa vitalnya peran komponen ini dalam menjaga kelancaran aliran listrik dari sumber hingga ke konsumen.

Melalui proses distribusi yang teratur, pengelompokan beban yang efisien, dan pemeliharaan yang teratur, PHB menjaga kekalianlan dan keamanan pasokan listrik bagi masyarakat.

Jadi, apa itu Panel Hubung? Lebih dari sekadar sebuah komponen, Panel Hubung Bagi adalah pondasi utama dalam menyediakan listrik yang stabil dan kalianl bagi kebutuhan kita sehari-hari.

Demikianlah artikel finoo.id yang membahas tentang √ Apa itu Panel Hubung? Fungsi, Komponen dan Jenisnya. Semoga artikel kami dapat bermanfaat dan terimakasih telah membaca artikel ini.
