Finoo.id – √ Apa Itu Emi Filter? Serta Fungsinya Pada Rangkaian Elektronika. Peran yang penting dimainkan oleh perangkat elektronik hampir di setiap industri, mulai dari rumah sakit hingga industri manufaktur, bahkan hingga militer. Beberapa perangkat khusus membutuhkan pasokan listrik yang terus menerus dan dapat dikalianlkan untuk beroperasi secara efisien.

Namun, seiring dengan peningkatan jumlah perangkat elektronik yang masuk ke pasar, mereka sering kali menciptakan interferensi elektromagnetik yang dapat mengganggu kinerja perangkat tersebut, bahkan menyebabkan kerusakan atau kegagalan fungsi.

Untuk melindungi perangkat dan sistem elektronik dari kerusakan semacam itu, Filter EMI bekerja dengan memblokir gangguan yang merugikan dan memastikan aliran daya yang stabil. Dalam artikel ini, kita akan menjelajahi secara rinci dasar-dasar EMI, penerapan filter EMI, dan dampak EMI dalam berbagai sektor industri.

Apa itu EMI?

EMI, atau Interferensi Elektromagnetik, adalah fenomena di mana arus listrik yang tidak diinginkan mengganggu arus yang seharusnya diterima oleh perangkat elektronik. Arus yang mengganggu ini, sering disebut sebagai “kebisingan” atau “kebisingan elektromagnetik”, dapat berasal dari sumber eksternal seperti peralatan listrik lainnya atau bahkan dari komponen internal di dalam perangkat itu sendiri.

Ketika EMI terjadi, hal itu mengganggu fungsi normal perangkat dan dapat menyebabkan operasi yang tidak diinginkan atau tidak stabil. Tingkat gangguan EMI dapat bervariasi, mulai dari mempengaruhi kualitas sinyal yang diterima oleh perangkat, menyebabkan kegagalan sementara pada komponen-komponen tertentu, hingga merusak perangkat elektronik secara permanen. Dampaknya sangat tergantung pada intensitas dan durasi interferensi tersebut. Oleh karena itu, pengendalian EMI menjadi kunci dalam menjaga kinerja dan kekalianlan perangkat elektronik.

Pentingnya Fungsi EMI Filter dalam Rangkaian Elektronika

Rangkaian elektronika adalah gabungan dari komponen-komponen elektronik yang terhubung satu sama lain dan bekerja bersama untuk melaksanakan fungsi tertentu. Dalam proses pembuatan rangkaian elektronika, seringkali ada satu komponen yang sering diabaikan, yakni filter EMI. Padahal, filter EMI memiliki peranan sangat penting dalam menjaga kinerja dan keamanan rangkaian elektronika.

EMI (Interferensi Elektromagnetik) adalah gangguan elektromagnetik yang dapat mempengaruhi kinerja dan keamanan rangkaian elektronika. Gangguan ini bisa berasal dari sumber internal maupun eksternal, seperti sinyal radio, gelombang elektromagnetik, dan peralatan elektronik lainnya. Jika tidak ditangani dengan baik, EMI bisa menyebabkan kerusakan pada komponen elektronik, mengganggu kinerja sistem, bahkan bisa menyebabkan kebakaran.

Itulah sebabnya mengapa filter EMI sangatlah penting dalam rangkaian elektronika. Fungsi utama dari filter EMI adalah untuk meredam dan menyerap gangguan elektromagnetik yang masuk ke dalam rangkaian. Dengan demikian, filter EMI bisa melindungi komponen-komponen elektronik dari kerusakan serta menjaga kinerja sistem tetap stabil.

Salah satu contoh penerapan filter EMI adalah pada sumber daya listrik (power supply). Power supply memiliki peran yang sangat krusial dalam rangkaian elektronika karena berfungsi mengubah tegangan listrik dari sumber utama menjadi tegangan yang sesuai dengan kebutuhan sistem. Namun, power supply juga bisa menjadi sumber EMI yang mengganggu kinerja sistem. Oleh karena itu, filter EMI ditempatkan pada input dan output power supply untuk meredam gangguan elektromagnetik yang bisa masuk atau keluar dari sistem.

Baca Juga :   Pengertian Solid State Relay: Fungsi dan Cara Kerjanya Lengkap

Tidak hanya itu, filter EMI juga digunakan pada kabel dan konektor yang menghubungkan komponen-komponen elektronik. Kabel dan konektor bisa menjadi jalur yang mudah bagi EMI untuk masuk ke dalam sistem. Dengan menggunakan filter EMI pada kabel dan konektor, gangguan elektromagnetik bisa dicegah sebelum masuk ke dalam rangkaian, sehingga kinerja sistem tetap terjaga.

Selain melindungi komponen-komponen elektronik dari gangguan elektromagnetik, filter EMI juga dapat membantu mengurangi emisi EMI dari sistem. Emisi EMI bisa mengganggu peralatan elektronik lain yang berada di sekitar sistem. Dengan menggunakan filter EMI, emisi EMI bisa dikurangi sehingga tidak mengganggu peralatan elektronik lainnya.

Dalam proses pembuatan rangkaian elektronika, pemilihan filter EMI yang tepat juga sangatlah penting. Filter EMI yang tidak sesuai dengan kebutuhan sistem bisa menyebabkan kinerja sistem menjadi tidak stabil atau bahkan bisa menyebabkan kerusakan.

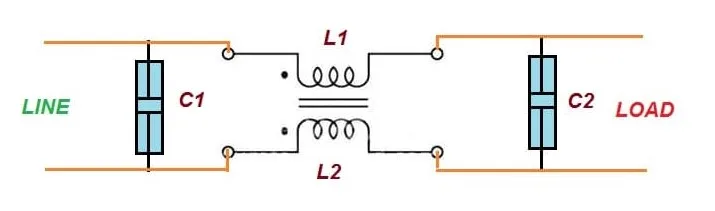

Cara Kerja EMI Filter untuk Mengurangi Gangguan Elektromagnetik

Gangguan elektromagnetik (EMI), juga dikenal sebagai interferensi elektromagnetik, adalah salah satu masalah umum yang sering dihadapi dalam rangkaian elektronika. EMI dapat menyebabkan kerusakan pada komponen elektronik, mengganggu kinerja sistem, dan bahkan mengakibatkan kegagalan perangkat elektronik. Oleh karena itu, diperlukan sebuah komponen yang mampu mengurangi atau menekan gangguan elektromagnetik tersebut, yaitu filter EMI.

Filter EMI merupakan komponen elektronik yang berperan dalam mengurangi atau menekan gangguan elektromagnetik dalam suatu rangkaian elektronika. Cara kerja filter EMI adalah dengan memfilter sinyal-sinyal yang tidak diinginkan, seperti kebisingan atau interferensi elektromagnetik, sehingga hanya sinyal yang diinginkan yang dapat melewati filter tersebut.

Prinsip kerja filter EMI dapat diibaratkan dengan sebuah saringan. Sama seperti saringan yang digunakan untuk menyaring kotoran dari air, filter EMI juga bertugas menyaring sinyal-sinyal yang tidak diinginkan dari sinyal yang diinginkan. Filter EMI terdiri dari komponen-komponen seperti kapasitor, induktor, dan resistor yang disusun secara paralel dan seri. Komponen-komponen ini bekerja bersama-sama untuk menyaring sinyal-sinyal yang tidak diinginkan.

Salah satu komponen utama dalam filter EMI adalah kapasitor. Kapasitor berfungsi untuk menyimpan muatan listrik dan dapat melewati sinyal AC (Arus Bolak-balik) namun tidak dapat melewati sinyal DC (Arus Searah). Dengan demikian, kapasitor dapat menyaring sinyal AC yang merupakan sumber utama gangguan elektromagnetik.

Selain kapasitor, induktor juga merupakan komponen penting dalam filter EMI. Induktor berfungsi untuk menyimpan energi magnetik dan dapat melewati sinyal DC namun tidak dapat melewati sinyal AC. Dengan demikian, induktor dapat menyaring sinyal DC yang merupakan sinyal yang diinginkan.

Kombinasi dari kapasitor dan induktor dalam filter EMI membentuk sebuah filter LC (Induktor-Kapasitor). Filter LC ini bekerja dengan cara menyaring sinyal AC yang masuk ke dalam rangkaian elektronika. Sinyal AC yang masuk akan melewati kapasitor dan diarahkan ke induktor. Induktor kemudian akan menyimpan energi magnetik dari sinyal tersebut dan mengembalikannya ke kapasitor. Proses ini akan terus berulang sehingga sinyal AC yang tidak diinginkan akan terisolasi dan tidak dapat masuk ke dalam rangkaian elektronika.

Selain filter LC, filter EMI juga dapat menggunakan filter RC (Resistor-Kapasitor) dan filter RLC (Resistor-Induktor-Kapasitor) tergantung pada jenis sinyal yang ingin disaring. Filter RC bekerja dengan cara menyaring sinyal DC yang masuk ke dalam rangkaian elektronika, sedangkan filter RLC bekerja dengan cara menyaring kedua jenis sinyal tersebut.

Baca Juga :   Tegangan Maksimal Kapasitor Yang Paling Tepat

Dengan adanya filter EMI, gangguan elektromagnetik pada rangkaian elektronika dapat dikurangi atau bahkan dihilangkan.

Jenis-jenis EMI Filter yang Digunakan dalam Rangkaian Elektronika

EMI (Interferensi Elektromagnetik) atau gangguan elektromagnetik adalah salah satu permasalahan umum yang sering dihadapi dalam rangkaian elektronika. Gangguan ini dapat mengakibatkan kerusakan pada komponen elektronik dan mengganggu kinerja sistem secara keseluruhan. Untuk mengatasi masalah ini, penggunaan EMI filter dalam rangkaian elektronika menjadi sangat penting.

EMI filter merupakan komponen yang dirancang khusus untuk mengurangi atau menekan gangguan elektromagnetik yang terjadi dalam rangkaian elektronika. Fungsi utama dari EMI filter adalah untuk menyaring sinyal-sinyal yang tidak diinginkan dan memungkinkan hanya sinyal yang diinginkan yang dapat melewati rangkaian. Dengan demikian, EMI filter dapat membantu menjaga kinerja sistem elektronika yang stabil dan mencegah kerusakan pada komponen-komponen yang sensitif.

Terdapat beberapa jenis EMI filter yang umum digunakan dalam rangkaian elektronika, antara lain:

1. Filter Ferrite Bead

Filter ferrite bead merupakan salah satu jenis EMI filter yang paling umum dipakai dalam rangkaian elektronika. Filter ini terdiri dari kumparan kawat yang dililitkan pada inti ferit. Inti ferit berperan penting untuk menahan dan menyerap gangguan elektromagnetik yang terjadi dalam rangkaian. Filter ferrite bead dapat diterapkan pada berbagai frekuensi dan memiliki impedansi yang tinggi, sehingga sangat efektif dalam menyaring gangguan elektromagnetik.

2. Filter Kapasitor

Filter kapasitor adalah jenis EMI filter yang menggunakan kapasitor sebagai komponen utamanya. Kapasitor ini berfungsi untuk menyimpan dan menyerap energi yang dihasilkan oleh gangguan elektromagnetik. Filter kapasitor cocok digunakan pada frekuensi yang lebih tinggi dan memiliki kinerja yang lebih efektif dalam menyaring gangguan elektromagnetik yang bersifat impulsif.

3. Filter Induktor

Filter induktor merupakan jenis EMI filter yang menggunakan induktor sebagai komponen utamanya. Induktor berperan dalam menahan dan menyerap energi yang dihasilkan oleh gangguan elektromagnetik. Filter induktor lebih efektif dalam menyaring gangguan elektromagnetik yang bersifat kontinu, karena induktor dapat menyediakan impedansi yang lebih rendah daripada filter kapasitor.

4. Filter RC

Filter RC merupakan jenis EMI filter yang menggunakan kombinasi kapasitor dan resistor sebagai komponen utamanya. Filter ini bekerja dengan cara mengubah sinyal yang tidak diinginkan menjadi panas dan mengalirkannya ke ground. Filter RC dapat digunakan pada frekuensi yang lebih tinggi dan memiliki kinerja yang lebih efektif dalam menyaring gangguan elektromagnetik yang bersifat impulsif.

5. Filter LC

Filter LC adalah jenis EMI filter yang memanfaatkan kombinasi antara induktor dan kapasitor sebagai komponen utamanya. Filter ini berfungsi dengan cara mengubah sinyal yang tidak diinginkan menjadi panas dan kemudian mengalirkannya ke ground. Filter LC memiliki efektivitas yang lebih tinggi dalam menyaring gangguan elektromagnetik yang bersifat kontinu, dan memiliki impedansi yang lebih rendah jika dibandingkan dengan filter RC.

Dari kelima jenis EMI filter yang disebutkan di atas, filter ferrite bead dan filter kapasitor adalah yang paling umum digunakan dalam rangkaian elektronika.

Tips Memilih dan Menggunakan EMI Filter yang Tepat untuk Rangkaian Elektronika kalian

Rangkaian elektronika merupakan kumpulan komponen elektronik yang terhubung satu sama lain dan bekerja bersama untuk mencapai tujuan tertentu. Namun, dalam prosesnya, rangkaian elektronika sering kali terpengaruh oleh gangguan elektromagnetik (EMI) yang dapat mengganggu atau merusak kinerja rangkaian tersebut. Untuk mengatasi masalah ini, penting untuk menggunakan EMI filter yang berfungsi untuk menekan atau menahan gangguan elektromagnetik yang masuk ke dalam rangkaian elektronika.

Baca Juga :   Pengertian Sensor Proximity Induktif Serta Cara Kerjanya Lengkap

EMI filter adalah komponen elektronik yang dirancang khusus untuk menekan gangguan elektromagnetik yang masuk ke dalam rangkaian elektronika. Filter ini bekerja dengan cara memisahkan sinyal yang diinginkan dari sinyal yang tidak diinginkan, sehingga sinyal yang diinginkan dapat terus berjalan tanpa terganggu oleh gangguan elektromagnetik. EMI filter biasanya terdiri dari komponen seperti kapasitor, induktor, dan resistor yang dirangkai secara khusus untuk menciptakan jalur yang mampu menahan gangguan elektromagnetik.

Pemilihan dan penggunaan EMI filter yang tepat sangat penting untuk memastikan kinerja yang optimal dari rangkaian elektronika. Berikut ini adalah beberapa tips yang dapat membantu kalian dalam memilih dan menggunakan EMI filter yang tepat untuk rangkaian elektronika kalian.

1. Pahami jenis gangguan elektromagnetik yang dapat mempengaruhi rangkaian elektronika kalian.

Sebelum memilih EMI filter, penting untuk memahami jenis gangguan elektromagnetik yang dapat memengaruhi rangkaian elektronika kalian. Gangguan elektromagnetik bisa berasal dari sumber internal seperti interaksi antara komponen elektronik, atau dari sumber eksternal seperti peralatan listrik yang berada di sekitar rangkaian elektronika kalian. Dengan memahami jenis gangguan yang mungkin terjadi, kalian dapat memilih EMI filter yang tepat untuk menekan gangguan tersebut.

2. Tentukan frekuensi yang perlu ditahan oleh EMI filter.

Setiap EMI filter memiliki rentang frekuensi yang dapat ditahan. Oleh karena itu, kalian perlu menentukan frekuensi yang perlu disaring oleh EMI filter yang akan kalian gunakan. Frekuensi ini dapat ditentukan berdasarkan jenis gangguan elektromagnetik yang mungkin terjadi pada rangkaian elektronika kalian.

3. Pilih EMI filter yang sesuai dengan kebutuhan rangkaian elektronika kalian.

EMI filter hadir dalam beragam jenis dan ukuran. Pilihlah EMI filter yang sesuai dengan kebutuhan rangkaian elektronika kalian. Jika rangkaian elektronika kalian memiliki kebutuhan daya yang tinggi, pilihlah EMI filter yang mampu menahan daya yang tinggi juga. Pastikan juga bahwa EMI filter yang kalian pilih memiliki ukuran yang cocok dengan ruang yang tersedia di dalam rangkaian elektronika kalian.

4. Gunakan EMI filter yang memiliki sertifikasi dan stkalianr yang sesuai.

Pastikan bahwa EMI filter yang kalian gunakan telah memiliki sertifikasi dan mematuhi stkalianr yang sesuai. Hal ini penting untuk memastikan bahwa EMI filter tersebut telah teruji dan dapat dikalianlkan.

BACA JUGA :

Penutup

Dalam era di mana teknologi semakin merajalela dan kehadiran perangkat elektronik menjadi tak terhindarkan dalam kehidupan sehari-hari, pertanyaan “Apa Itu EMI Filter?” menjadi semakin relevan.

Sebagai penutup, penting bagi kita untuk menyadari peran penting EMI filter dalam menjaga stabilitas dan keamanan rangkaian elektronika kita.

Dengan memahami konsep dan fungsi EMI filter, kita dapat mengambil langkah-langkah yang tepat dalam melindungi perangkat elektronik kita dari gangguan elektromagnetik yang dapat merugikan.

Dengan demikian, mari kita terus eksplorasi dan memahami teknologi ini untuk memastikan kinerja optimal dari perangkat elektronik kita di masa mendatang.

Demikianlah artikel finoo.id yang membahas tentang √ Apa Itu Emi Filter? Serta Fungsinya Pada Rangkaian Elektronika. Semoga artikel kami dapat bermanfaat dan terimakasih telah membaca artike ini.
