√ Apa Itu Isometrik Drawing? Manfaat dan Cara Membuatnya

Posted on

Finoo.id – √ Apa Itu Isometrik Drawing? Manfaat dan Cara Membuatnya. Isometrik Drawing atau gambar isometrik adalah cara merepresentasikan objek tiga dimensi secara visual di atas permukaan dua dimensi dengan menggunakan skala yang sama untuk semua sumbu. Dalam gambar isometrik, tiga sumbu utama objek (biasanya x, y, dan z) disusun sedemikian rupa sehingga sudut antara setiap dua sumbu adalah 120 derajat. Dengan kata lain, tidak ada distorsi pada perbandingan ukuran di antara ketiga sumbu tersebut. Meskipun demikian, gambar isometrik tidak selalu mencerminkan objek sesuai perspektif yang kita lihat dalam kehidupan sehari-hari.

Dalam gambar isometrik, objek yang lebih jauh dari pandangan langsung akan tetap memiliki ukuran yang sama dengan objek yang lebih dekat. Hal ini dapat menghasilkan representasi yang lebih sederhana namun kurang akurat dari objek tiga dimensi. Gambar isometrik sering digunakan dalam bidang desain teknis, konstruksi, dan ilustrasi teknis.

Apa Itu Isometrik Drawing?

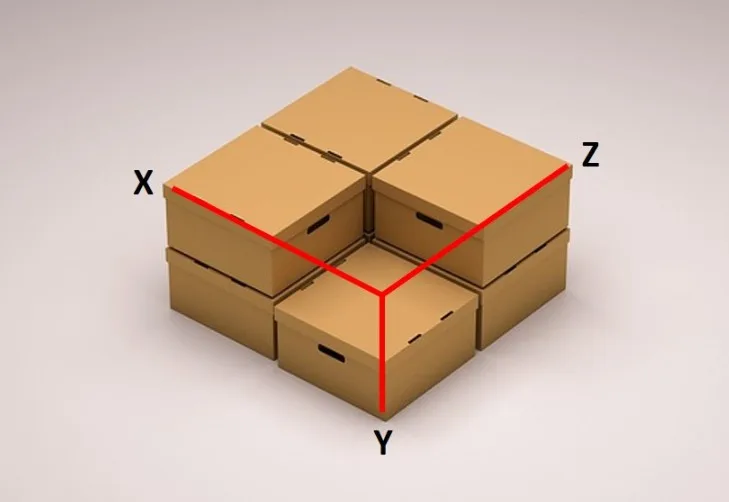

Teknik gambar isometrik adalah bentuk gambar tiga dimensi yang menggunakan sudut 30 derajat. Istilah “isometrik” berasal dari bahasa Yunani yang berarti ukuran yang sama. Ini terjadi karena sudut antara sumbu x, y, dan z semuanya 120° dalam perspektif aksonometrik (tanpa foreshortening). Dengan kata lain, semua garis wajah digambar dengan sudut yang seragam.

Gambar isometrik termasuk dalam kategori gambar aksonometri, di mana skala yang sama diterapkan pada setiap sumbu untuk menghasilkan gambar yang tidak mengalami distorsi. Selain gambar isometrik, ada juga gambar proyeksi isometrik, meskipun keduanya memiliki perbedaan. Gambar isometrik memiliki ukuran yang sama dengan objek yang digambar, sementara gambar proyeksi isometrik memiliki ukuran yang sedikit lebih kecil, sekitar 25 persen lebih kecil dari gambar isometriknya. Gambar proyeksi isometrik dibuat dengan cara yang mirip dengan hasil potret kamera.

Isometrik drawing digunakan sebagai cara untuk merepresentasikan objek tiga dimensi dengan akurasi pengukuran. Hasilnya memiliki daya tarik visual yang lebih tinggi dan lebih mudah dipahami karena menambahkan unsur kedalaman (depth) yang tidak ada dalam desain dua dimensi.

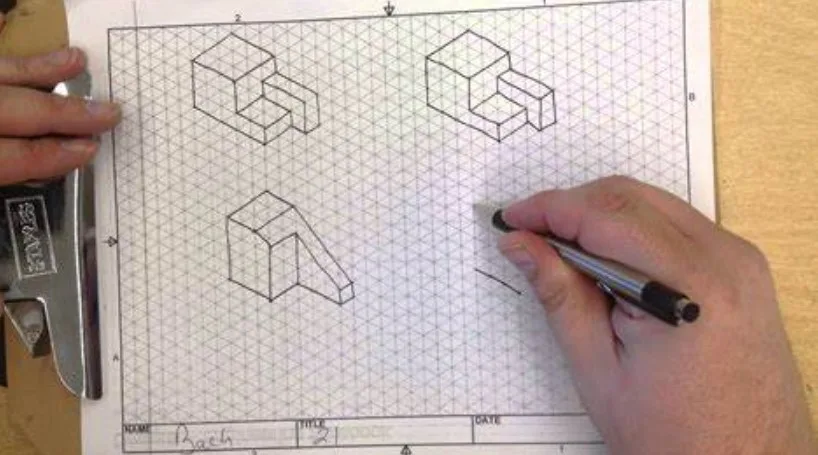

Objek dalam gambar isometrik tampak seolah-olah dilihat dari atas dari satu sudut, dengan sumbu ditetapkan dari titik sudut ini. Proses pembuatan gambar isometrik dimulai dengan satu garis vertikal di mana dua titik ditentukan. Setiap garis yang dibangun dari titik-titik ini dibentuk pada sudut 30 derajat. Dengan demikian, gambar isometrik adalah representasi tiga dimensi dari bangunan, objek, ruangan, atau desain pada permukaan dua dimensi yang tidak mengalami distorsi, berkat pemendekan sumbu yang seragam.

Perbedaan Isometrik Drawing dengan Proyeksi Isometrik

Kedua istilah tersebut sering digunakan secara bergantian, namun sebenarnya merujuk pada konsep yang serupa dalam konteks gambar teknis. Meskipun demikian, terdapat beberapa perbedaan yang dapat dikenali:

Baca Juga :   Desain Jendela Rumah Minimalis Yang Dapat Dijadikan Inspirasi

1. Isometrik Drawing

Merupakan representasi visual dari objek tiga dimensi di atas permukaan dua dimensi dengan menggunakan skala yang seragam untuk semua sumbu (x, y, dan z). Dalam gambar isometrik, objek digambarkan dengan mengikuti prinsip perspektif isometrik, di mana sudut antara sumbu-sumbu adalah 120 derajat. Fokus utama gambar isometrik adalah bagaimana objek terlihat dan berinteraksi dalam lingkup gambar dua dimensi, seringkali digunakan untuk tujuan ilustrasi dan komunikasi desain.

2. Proyeksi Isometrik

Merupakan langkah untuk menghasilkan gambar isometrik dari objek tiga dimensi, yang melibatkan proyeksi atau penarikan garis-garis dan bentuk-bentuk objek ke dalam gambar dua dimensi sesuai dengan aturan perspektif isometrik. Dengan kata lain, proyeksi isometrik adalah tahap konkret dalam pembuatan gambar isometrik, di mana proporsi dan ukuran objek tetap utuh, namun perspektifnya dipertahankan untuk menciptakan representasi yang lebih akurat dari objek tiga dimensi.

Jadi, isometrik drawing merujuk pada hasil akhir berupa gambar dua dimensi, sementara proyeksi isometrik mengacu pada proses menggambar dan memproyeksikan objek tiga dimensi ke dalam bentuk gambar isometrik. Dalam konteks gambar teknis, kedua istilah ini sering digunakan secara bergantian.

Manfaat Isometrik Drawing

Membuat gambar isometrik memberikan sejumlah manfaat signifikan di berbagai bidang, terutama dalam desain, konstruksi, dan ilustrasi teknis. Beberapa keuntungannya meliputi:

1. Komunikasi Visual yang Mudah Dipahami

Gambar isometrik memberikan representasi visual yang jelas dan mudah dipahami tentang bagaimana objek tiga dimensi akan terlihat dalam skala yang sama di permukaan dua dimensi. Kejelasan ini sangat membantu dalam berkomunikasi dengan berbagai pihak, terutama mereka yang mungkin tidak memiliki pemahaman mendalam terhadap gambar teknis yang lebih kompleks. Dengan gambar isometrik, pesan visual dapat disampaikan secara efektif dan dapat diinterpretasikan dengan lebih mudah oleh berbagai pemangku kepentingan.

2. Pemahaman Desain yang Lebih Baik

Dalam tahap perencanaan dan desain, gambar isometrik memungkinkan desainer untuk mendapatkan pemahaman yang lebih baik tentang bagaimana komponen-komponen objek akan berinteraksi dan bagaimana keseluruhan desain akan terlihat. Ini memberikan kesempatan untuk mengidentifikasi masalah potensial sejak dini dan mengambil tindakan korektif sebelum memasuki tahap implementasi. Dengan melibatkan perspektif isometrik, desainer dapat memvisualisasikan dengan lebih baik bagaimana elemen-elemen desain saling berhubungan, membantu dalam membuat keputusan desain yang lebih informasional.

3. Visualisasi Konsep

Gambar isometrik tidak hanya memberikan gambaran yang jelas tentang objek tiga dimensi, tetapi juga sangat efektif dalam visualisasi konsep. Dalam fase konseptual, gambar isometrik dapat digunakan untuk menggambarkan ide-ide secara lebih hidup daripada gambar dua dimensi biasa. Ini membantu dalam menjelaskan dan mengkomunikasikan gagasan desain kepada orang lain yang mungkin kesulitan membayangkan objek dalam bentuk tiga dimensi hanya dari gambar datar. Dengan demikian, gambar isometrik menjadi alat yang sangat berharga dalam memperkenalkan dan mengkomunikasikan konsep desain dengan lebih jelas dan persuasif.

4. Perencanaan Konstruksi

Dalam industri konstruksi, gambar isometrik memiliki peran penting dalam membantu para pekerja memahami cara merakit atau membangun objek dengan benar. Penggunaan gambar isometrik membantu menghindari kemungkinan kesalahan dan kebingungan selama tahap konstruksi. Khususnya, dalam perencanaan plumbing atau instalasi perpipaan, gambar isometrik memperlihatkan dengan jelas jalur pipa, termasuk pipa air bersih, air kotor, air panas, dan komponen-komponen terkait lainnya.

Baca Juga :   √ Apa Itu Seni Relief? Sejarah, Tujuan, Jenis, Contoh, Teknik

5. Dokumentasi Teknis

Gambar isometrik sering diadopsi sebagai dokumen teknis resmi untuk objek atau produk tertentu. Dokumentasi ini memberikan panduan visual yang sangat berguna bagi individu yang terlibat dalam perakitan, perbaikan, atau perawatan objek. Kejelasan representasi visual pada gambar isometrik membantu memastikan bahwa informasi teknis dapat diakses dan dipahami dengan mudah oleh pihak terkait.

6. Presentasi dan Pemasaran

Dalam dunia pemasaran, gambar isometrik memainkan peran penting dalam mempresentasikan produk kepada pelanggan atau pemangku kepentingan. Representasi visual yang menarik dari objek tiga dimensi membantu dalam menjual produk atau mengkomunikasikan konsep dengan lebih persuasif. Dengan gambar isometrik, perusahaan dapat memberikan gambaran yang jelas tentang fitur dan manfaat produk mereka kepada audiens potensial.

7. Pengajaran dan Pembelajaran

Di dunia pendidikan, gambar isometrik dapat menjadi alat pembelajaran yang efektif untuk mengajarkan konsep geometri, proyeksi, dan desain teknis kepada siswa. Penggunaan gambar isometrik membantu siswa memahami prinsip dasar dengan lebih baik dan mengembangkan keterampilan menggambar teknis. Representasi visual yang realistis dari objek tiga dimensi memberikan pengalaman pembelajaran yang lebih mendalam dan mempermudah pemahaman konsep-konsep kompleks dalam bidang teknik.

Membuat Isometrik Drawing dengan Aplikasi

Terdapat beberapa aplikasi dan perangkat lunak yang dapat digunakan untuk membuat gambar isometrik. Perlu diingat bahwa kemampuan dan fitur dari aplikasi-aplikasi tersebut dapat bervariasi, oleh karena itu, disarankan untuk memilih yang paling sesuai dengan kebutuhan dan tingkat keterampilan pengguna.

Beberapa aplikasi mungkin menyediakan mode isometrik yang membantu dengan sudut dan perbandingan ukuran secara otomatis, sementara yang lain mungkin memerlukan penyesuaian manual untuk mencapai tampilan isometrik yang diinginkan. Beberapa contoh aplikasi yang sering digunakan meliputi:

1. AutoCAD

AutoCAD adalah perangkat lunak desain dan pemodelan yang secara luas digunakan dalam industri arsitektur, rekayasa, dan desain. Program ini memiliki fitur canggih yang memungkinkan pembuatan gambar isometrik dan proyeksi isometrik dengan tingkat presisi yang tinggi. Keunggulan AutoCAD terletak pada kemampuannya untuk menyediakan alat-alat yang memudahkan pengguna untuk menciptakan representasi visual yang akurat dan detail dari objek tiga dimensi. Pengguna dapat dengan mudah mengatur sudut isometrik dan mengukur proporsi dengan presisi tinggi, menjadikannya pilihan yang sangat populer di kalangan profesional desain dan teknik.

2. SketchUp

SketchUp adalah alat desain 3D yang mudah digunakan, terutama cocok bagi pemula. Salah satu fitur yang berguna adalah mode “Isometrik View” yang memungkinkan pengguna melihat objek dalam tampilan isometrik. Selain itu, SketchUp juga memudahkan pembuatan gambar isometrik sederhana. Kelebihan SketchUp terletak pada antarmuka pengguna yang ramah dan intuitif, sehingga memungkinkan pengguna dengan berbagai tingkat keahlian untuk dengan cepat dan efektif menciptakan gambar isometrik.

3. Adobe Illustrator

Adobe Illustrator adalah perangkat lunak vektor yang dapat digunakan untuk membuat gambar isometrik dengan presisi. Dengan berbagai alat vektor yang kuat, Anda dapat membuat objek isometrik dengan detail yang tinggi. Adobe Illustrator menyediakan fleksibilitas dalam mengatur sudut isometrik, sehingga pengguna dapat menciptakan gambar dengan presisi yang diinginkan. Kelebihan lainnya adalah kemampuan untuk mengatur skala dengan mudah, memungkinkan pembuatan gambar isometrik yang sesuai dengan kebutuhan desain dan presentasi.

Baca Juga :   Harga Borongan Membuat Tangga Beton Yang Minimalis & Modern Terbaru

4. SolidWorks

SolidWorks adalah perangkat lunak CAD 3D yang umum digunakan dalam desain produk dan rekayasa. Dengan berbagai fitur kuat, SolidWorks memfasilitasi pembuatan gambar isometrik yang lebih kompleks. Program ini memungkinkan para desainer dan insinyur untuk membuat model tiga dimensi dengan akurasi tinggi dan kemudian menghasilkan gambar isometrik yang memperlihatkan objek tersebut dari berbagai sudut. SolidWorks juga memungkinkan pemodelan parametrik, mempermudah perubahan desain dan iterasi.

5. Microsoft Visio

Microsoft Visio adalah alat visualisasi yang berguna untuk membuat diagram dan gambar teknis, termasuk gambar isometrik. Dengan antarmuka yang intuitif, pengguna dapat dengan mudah membuat representasi visual dari konsep atau ide-ide teknis dalam bentuk gambar isometrik. Visio menyediakan berbagai simbol dan bentuk yang dapat digunakan untuk menyusun gambar secara rapi dan memahami informasi secara lebih jelas.

6. Procreate (untuk iPad)

Bagi mereka yang lebih suka menggunakan perangkat seluler atau tablet, Procreate adalah aplikasi populer untuk menggambar digital. Meskipun bukan perangkat khusus untuk desain teknis, Procreate dapat digunakan untuk membuat gambar isometrik dengan tampilan yang menarik. Aplikasi ini memungkinkan pengguna untuk membuat karya seni digital dengan berbagai alat dan fitur, termasuk opsi untuk menciptakan gambar isometrik yang kreatif dan dinamis menggunakan sentuhan layar pada perangkat iPad.

BACA JUGA :

Penutup

Dalam rangka mengeksplorasi dunia desain teknis, pertanyaan “Apa Itu Isometrik Drawing?” menjadi sentral untuk memahami konsep dan aplikasinya dalam berbagai industri.

Isometrik drawing, dengan representasinya yang khas terhadap objek tiga dimensi di permukaan dua dimensi, membuka pintu untuk komunikasi visual yang lebih baik, perencanaan konstruksi yang akurat, dan visualisasi konsep yang hidup.

Dengan memahami esensi isometrik drawing, kita mendapati bahwa ini bukan sekadar teknik gambar, melainkan sebuah alat yang mendalam untuk menyampaikan ide, merencanakan konstruksi, dan menciptakan representasi visual yang mendalam dari objek tiga dimensi.

Sejalan dengan perkembangan teknologi, berbagai perangkat lunak seperti AutoCAD, SketchUp, dan SolidWorks telah memperkaya pengalaman dalam menciptakan gambar isometrik.

Dengan demikian, pengetahuan dan penguasaan terhadap isometrik drawing menjadi penting dalam merajut benang kreativitas dan presisi di dunia desain teknis.

Dengan pertanyaan ini dijawab, kita dapat lebih menghargai keindahan dan kegunaan isometrik drawing dalam membentuk bentuk visual yang mencerahkan dan menginspirasi.

Demikianlah artikel finoo.id yang membahas tentang √ Apa Itu Isometrik Drawing? Manfaat dan Cara Membuatnya. Semoga artikel kami dapat bermanfaat dan terimakasih telah membaca aartikel ini.
