√ Apa Itu Lathe Machine? Bagian-Bagian dan Cara Kerjanya

Posted on

Finoo.id – √ Apa Itu Lathe Machine? Bagian-Bagian dan Cara Kerjanya. Menjalankan mesin bubut dengan tepat adalah kunci untuk mencapai hasil kerja yang akurat dan aman. Oleh karena itu, penting bagi kalian untuk memahami cara menggunakan mesin bubut dengan cermat agar hasilnya optimal dan penyelesaian pekerjaan menjadi efisien.

Harap diperhatikan bahwa penggunaan mesin bubut dengan benar tidak hanya diperlukan untuk menghasilkan karya yang sempurna, tetapi juga untuk menjaga keselamatan. Mesin bubut yang memiliki bagian tajam harus dioperasikan dengan kewaspadaan agar pengguna tidak mengalami kecelakaan.

Jadi, apakah kalian sudah siap untuk mempelajari cara mengoperasikan mesin bubut dengan benar? Mari kita simak informasi lengkapnya di bawah ini!

Apa Itu Lathe Machine?

Mesin bubut atau lathe machine adalah perangkat mekanis yang memutar benda kerja sekitar sumbu rotasi untuk menjalankan berbagai proses seperti pemotongan, pengampelasan, pengeboran, knurling, turning, facing, dan berbagai operasi lainnya.

Lathe machine umumnya dirancang untuk mengolah bahan logam dan tersedia dalam varian manual maupun otomatis. Mesin ini memberikan tingkat akurasi yang tinggi dan mampu beroperasi dalam jangka waktu yang panjang jika dioperasikan dan dirawat dengan baik.

Bagaimana Cara Kerja Lathe Machine?

Cara kerja mesin bubut melibatkan proses penghilangan chip dari benda kerja untuk membentuknya sesuai dengan desain yang diinginkan. Pada saat operasi bubut berlangsung, benda kerja yang terpasang pada spindel akan diputar dengan kecepatan tertentu, seiring dengan dilakukannya proses feeding oleh alat potong yang bergerak sejajar dengan sumbu putar benda kerja.

Selama proses tersebut, alat potong yang terpasang pada carriage atau alat pengumpan akan bergerak secara presisi, menghasilkan pemotongan material yang diinginkan dari benda kerja. Kecepatan putar benda kerja dan feeding tool harus diatur dengan cermat untuk mencapai hasil yang presisi sesuai dengan spesifikasi yang diinginkan.

Mesin bubut dapat melakukan berbagai operasi seperti pemotongan, pengampelasan, pengeboran, dan lainnya, tergantung pada jenis alat potong yang digunakan dan konfigurasi mesin tersebut. Dengan kontrol yang tepat terhadap variabel seperti kecepatan putar, feeding, dan kedalaman pemotongan, mesin bubut mampu menciptakan produk akhir yang sesuai dengan kebutuhan dan stkalianr desain. Keseluruhan proses ini memberikan kemampuan mesin bubut untuk menghasilkan komponen dengan akurasi yang tinggi dan bentuk yang diinginkan.

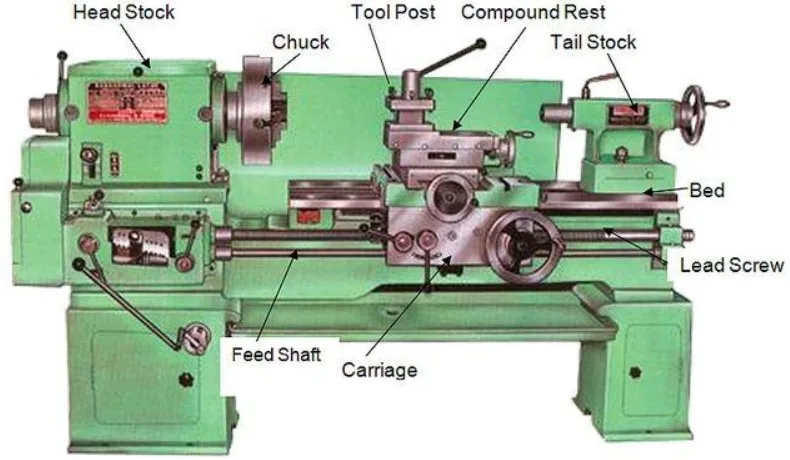

Bagian-Bagian Lathe Mechine

Mesin bubut memiliki sejumlah bagian utama yang memainkan peran penting dalam menjalankan fungsi-fungsinya. Berikut adalah rincian dari beberapa bagian-bagian kunci dari mesin bubut:

  1. Head Stock:
    Terletak di sisi kiri mesin bubut, head stock mencakup roda gigi, spindel (poros putar), chuck (cangklong penjepit), dan komponen lainnya yang berfungsi untuk mengatur putaran dan menjepit benda kerja.
  2. Tail Stock:
    Berada di sisi kanan mesin bubut, tail stock memberikan penopang pada ujung benda kerja. Ini dapat diatur untuk menyesuaikan panjang benda kerja yang akan diolah.
  3. Bed:
    Bed adalah bagian utama atau badan mesin bubut yang menyediakan struktur dasar. Fungsinya adalah memberikan kestabilan dan dukungan untuk komponen-komponen lainnya.
  4. Carriage:
    Carriage adalah bagian yang berisi apron, sadel (slider), composite support, cross slide, dan tool holder. Ini memungkinkan gerakan alat potong sepanjang benda kerja.
  5. Lead Screw:
    Lead screw digunakan untuk memindahkan carriage secara otomatis selama threading (pembuatan ulir). Ini memastikan gerakan yang tepat dan konsisten.
  6. Feed Rod:
    Feed rod digunakan untuk memindahkan carriage dari kiri ke kanan dan sebaliknya. Ini memungkinkan pergerakan lateral yang diperlukan selama proses bubut.
  7. Chip Pan:
    Chip pan adalah wadah untuk mengumpulkan chip atau serpihan logam yang dihasilkan selama proses pembubutan. Ini membantu menjaga kebersihan dan keamanan lingkungan kerja.
  8. Chuck:
    Chuck adalah perangkat untuk menjepit benda kerja. Berbagai jenis chuck digunakan tergantung pada bentuk dan ukuran benda kerja yang akan diolah.
  9. Coolant:
    Sistem pendingin atau coolant digunakan untuk menstabilkan suhu alat potong selama proses pembubutan. Ini membantu mencegah overheat dan meningkatkan umur alat potong.
Baca Juga :   √ Apa itu Fuel Filter? Fungsi, Jenis dan Cara Kerjanya

Ketepatan dan kinerja mesin bubut sangat tergantung pada keseimbangan dan fungsi optimal dari semua bagian-bagian ini. Setiap komponen memiliki peran uniknya dalam mencapai hasil bubutan yang akurat dan efisien.

Jenis-Jenis Lathe Machine

Berdasarkan variasi kondisi pemrosesan selama proses pembubutan, mesin bubut dapat diklasifikasikan menjadi:

  1. Mesin Bubut Bench:
    Mesin bubut bench biasanya dipasang di atas meja kerja karena ukurannya yang kecil. Mesin ini sangat cocok untuk produksi kecil dan dapat menghasilkan hasil yang akurat dalam operasi bubut kayu, logam, maupun kaca.
  2. Mesin Bubut Capstan dan Turret:
    Mesin bubut capstan dan turret merupakan mesin bubut semi-otomatis yang digunakan untuk produksi massal. Alat potongnya terpasang pada turret yang dapat diputar, memungkinkan penggunaan berbagai alat potong dengan cepat dan efisien.
  3. Mesin Bubut Speed:
    Mesin bubut speed, atau dikenal juga sebagai wood lathe, umumnya digunakan untuk membubut kayu. Mesin ini dapat dioperasikan secara manual dengan kecepatan tinggi, menawarkan rentang kecepatan antara 1200 hingga 3600 RPM, yang sangat sesuai untuk proses pembubutan kayu.
  4. Mesin Bubut Tool Room:
    Mesin bubut tool room dioptimalkan untuk pekerjaan di toolroom dengan kecepatan dan feed yang relatif lebih akurat. Mesin ini memiliki bed yang lebih kecil dibandingkan dengan mesin bubut konvensional, memberikan keleluasaan dalam pekerjaan yang membutuhkan ketelitian tinggi.
  5. Mesin Bubut CNC:
    Mesin bubut CNC beroperasi secara otomatis melalui program komputer. Dengan teknologi ini, produksi massal dapat dilakukan dengan presisi dan kecepatan tinggi. Mesin bubut CNC mewakili jenis mesin bubut paling canggih saat ini, memungkinkan pengaturan yang sangat detail dan pengulangan yang konsisten dalam proses pembubutan.

Cara Menggunakan Lathe Machine

Kehadiran mesin bubut memang sangat diperlukan untuk menyelesaikan pekerjaan dengan cepat. Namun, agar dapat menggunakan mesin bubut secara efektif, diperlukan pemahaman mendalam tentang prinsip dasar dan prosedur pengoperasiannya. Mari pelajari cara mengoperasikannya dengan mengikuti langkah-langkah berikut.

1. Persiapan Awal

Sebelum memulai penggunaan mesin bubut, sejumlah persiapan awal harus dilakukan dengan teliti. Pertama, penting untuk memastikan bahwa mesin berada dalam kondisi yang baik dan terpasang dengan benar. Lakukan pemeriksaan menyeluruh terhadap kebersihan mesin, serta pastikan bahwa semua baut dan pengait telah dikencangkan dengan baik.

Pastikan pula bahwa meja bubut berada dalam posisi yang stabil sebelum memulai pengoperasian. Langkah berikutnya adalah memeriksa keadaan pahat bubut, pastikan bahwa sisi-sisinya tajam, dan memastikan bahwa pahat tersebut terpasang dengan benar sebelum digunakan. Dengan melakukan persiapan ini secara cermat, kalian dapat memastikan bahwa mesin bubut beroperasi dengan optimal dan aman saat digunakan.

2. Penentuan Ukuran dan Pergerakan

Setelah menyelesaikan persiapan awal, langkah berikutnya adalah menetapkan ukuran dan pergerakan yang diinginkan untuk benda kerja. Untuk memastikan pengukuran yang akurat, pastikan kalian menggunakan alat ukur yang sesuai dan tepat.

Baca Juga :   √ Apa Itu Pulser? Fungsi, Jenis dan Cara Kerjanya Lengkap

Selain itu, pastikan bahwa kalian telah memahami dengan baik diagram dan spesifikasi teknis yang terkait dengan benda kerja. Setelah itu, tentukan arah gerakan potong yang diinginkan, apakah itu potongan lurus, baik itu mendatar atau vertikal, atau potongan miring sesuai dengan kebutuhan dan desain yang diinginkan. Dengan melakukan langkah-langkah ini dengan cermat, kalian dapat memastikan bahwa proses pengoperasian mesin bubut berjalan dengan tepat dan menghasilkan hasil kerja yang sesuai dengan stkalianr yang diinginkan.

3. Menghidupkan Lathe Machine

Sebelum menghidupkan mesin bubut, pastikan telah melakukan pemeriksaan menyeluruh terhadap semua pengaturan dan kontrol yang relevan. Apa saja yang harus diperiksa? Pastikan untuk memeriksa kecepatan spindle yang direkomendasikan untuk bahan kerja yang akan diolah.

Selanjutnya, periksa berbagai tombol yang tersedia, termasuk tombol on/off, tombol darurat, dan berbagai kontrol lainnya. Semakin mendalam pemahaman kalian terhadap fungsi masing-masing tombol, semakin mudah pula pengoperasian mesin tersebut. Dengan melakukan pemeriksaan ini secara teliti, kalian dapat memastikan bahwa mesin bubut beroperasi dengan optimal dan aman saat dihidupkan.

4. Mengendalikan Putaran Spindle dan Eretan

Penyesuaian spindle perlu dilakukan agar sesuai dengan kecepatan yang diinginkan selama proses pemotongan. Dengan kecepatan yang tepat, hasil kerja yang dihasilkan dapat mencapai tingkat optimal.

Penting diingat bahwa pengaturan kecepatan harus disesuaikan dengan jenis bahan kerja dan ukuran pahat bubut yang digunakan. Pastikan pemahaman kalian tentang cara mengontrol putaran spindle menggunakan kontrol yang sesuai.

Selain itu, berikan perhatian pada eretan atau feed yang digunakan untuk mengendalikan gerakan pahat bubut. Sesuaikan eretan dengan jenis pergerakan yang diinginkan, apakah itu pemotongan, penghalusan, atau pembuatan ulir. Dengan memperhatikan semua aspek ini, kalian dapat memastikan bahwa proses pemotongan berlangsung sesuai dengan kebutuhan dan menghasilkan hasil kerja yang presisi.

5. Pemotongan dan Penghalusan

Setelah semua pengaturan telah diselesaikan, sekarang kalian sudah siap untuk memulai proses pemotongan dan penghalusan benda kerja. Pastikan untuk memegang benda kerja dengan kokoh sesuai dengan metode pemegangan yang disarankan.

Selalu periksa secara berkala dimensi benda kerja menggunakan alat pengukur yang tepat dan lakukan penyesuaian jika diperlukan. Selama proses pemotongan, perhatikan aliran serpihan dan pastikan untuk menggunakan alat bantu seperti oli pemotong untuk mengurangi gesekan dan sekaligus memperpanjang umur pahat bubut.

Setelah pemotongan selesai, manfaatkan alat penghalus seperti ampelas atau skrap untuk menciptakan permukaan yang lebih halus sesuai dengan kebutuhan kalian. Dengan memperhatikan langkah-langkah ini, kalian dapat memastikan bahwa hasil akhir dari proses pemotongan dan penghalusan benda kerja memenuhi stkalianr kualitas yang diinginkan.

6. Mematikan Lathe Machine

Setelah kalian menyelesaikan penggunaan mesin bubut, pastikan untuk memeriksa kembali apakah semua komponen dalam keadaan aman. Lakukan pembersihan area kerja dari serpihan dan debu yang dihasilkan selama penggunaan mesin.

Selanjutnya, periksa keadaan mesin dan pastikan tidak ada masalah atau kerusakan yang terjadi. Penting untuk mengingat untuk mengikuti prosedur pemeliharaan yang direkomendasikan oleh produsen mesin bubut guna memastikan kinerja yang optimal dalam penggunaan berikutnya. Dengan melakukan pemeriksaan dan pemeliharaan ini secara rutin, kalian dapat memastikan bahwa mesin bubut tetap beroperasi dengan baik dan aman untuk digunakan.

Hal-hal yang Penting Diperhatikan sebelum Menyalakan Lathe Machine

Pengoperasian mesin bubut perlu dilakukan dengan hati-hati untuk menghindari potensi bahaya pada diri sendiri. Setidaknya, ada beberapa hal yang perlu diingat setiap kali kalian hendak menyalakan mesin bubut.

  1. Pastikan Area Kerja Aman dan Terorganisasi:
    Sebelum menghidupkan mesin bubut, pastikan bahwa area kerja kalian bersih, terorganisasi, dan aman. Hapus semua serpihan dan benda asing di sekitar mesin untuk mencegah gangguan selama pengoperasian. Periksa juga apakah tidak ada barang yang menghalangi akses ke tombol darurat dan pastikan jalur lalu lintas di sekitar mesin tidak terhalang.
  2. Kenali Tombol Darurat dan Penghentian Mendadak:
    Dalam situasi darurat, penting untuk tahu cara menghentikan operasi dengan cepat dan aman. Pastikan kalian mengenali lokasi dan fungsi tombol darurat, dan pastikan tombol ini mudah diakses. Selain itu, pastikan kalian telah dilatih dalam prosedur keselamatan yang sesuai.
  3. Periksa Kondisi Pahat Bubut dan Alat Pemegang:
    Sebelum menggunakan mesin bubut, periksa kondisi pahat bubut dan keseluruhan mesin. Pastikan pahat bubut tajam, dan semua komponen mesin berada pada tempatnya. Gantilah pahat yang rusak dan pastikan alat pemegang pahat terpasang dengan kokoh.
  4. Atur Kecepatan Spindle Sesuai dengan Bahan Kerja:
    Setiap bahan kerja memiliki kecepatan spindle yang disarankan. Sebelum menyalakan mesin, pastikan kecepatan spindle sudah diatur sesuai dengan bahan kerja yang akan diolah. Pengaturan yang benar akan mencegah kerusakan pada benda kerja dan memperpanjang umur pahat bubut.
  5. Pasang Pelindung dan Alat Perlindungan Diri:
    Sebelum memulai mesin, pastikan pelindung yang sesuai terpasang untuk melindungi tangan dan tubuh dari serpihan dan cipratan. Gunakan juga alat perlindungan diri seperti kacamata pengaman, sarung tangan, dan pelindung telinga jika diperlukan.
  6. Pastikan Posisi dan Kencangkan Benda Kerja dengan Aman:
    Periksa pemegangan benda kerja untuk memastikan tidak ada pergeseran atau getaran yang mungkin terjadi selama pemotongan. Pastikan pengaturan sudah benar sebelum memulai operasi.
  7. Periksa Kabel dan Sambungan Listrik:
    Sebelum menyalakan mesin, periksa kabel dan sambungan listrik untuk memastikan tidak ada kerusakan atau korsleting. Pastikan pula sumber daya listrik sesuai dengan spesifikasi mesin untuk kinerja optimal.
  8. Ikuti Instruksi dan Pelatihan yang Diberikan:
    Jika ini adalah pengalaman pertama menggunakan mesin bubut, pelajari instruksi penggunaan yang diberikan oleh produsen. Bacalah buku panduan atau ikuti pelatihan untuk memahami teknik dan prosedur dengan benar. Ini akan membantu kalian menggunakan mesin dengan aman dan efektif.
Baca Juga :   Pengertian Las Argon: Panduan Mesin dan Cara Settingnya Lengkap

BACA JUGA :

Penutup

Dalam mengakhiri eksplorasi tentang “Apa Itu Lathe Machine,” dapat disimpulkan bahwa mesin bubut adalah perangkat mekanikal yang memainkan peran krusial dalam proses pemotongan dan pembentukan benda kerja.

Dengan berbagai jenisnya, seperti mesin bubut bench, capstan, turret, speed, tool room, dan CNC, lathe machine telah menjadi tulang punggung produksi di berbagai industri.

Seiring dengan kemajuan teknologi, lathe machine terus mengalami perkembangan, khususnya dengan adopsi teknologi CNC yang memungkinkan otomatisasi tingkat tinggi dan presisi yang tak tertandingi.

Oleh karena itu, bagi setiap individu yang terlibat dalam dunia manufaktur, memahami esensi dan aplikasi lathe machine menjadi suatu keharusan guna memaksimalkan potensi dan memberikan kontribusi positif pada dunia industri.

Demikianalah artikel finoo.id yang membahas tentang √ Apa Itu Lathe Machine? Bagian-Bagian dan Cara Kerjanya. Semoga artikel kami dapat bermanfaat dan terimakasih telah membaca artikel ini.
