Finoo.id – √ Apa itu VGA? Pengertian, Fungsi, Jenis dan Tips Memilihnya. Kartu VGA (sering juga disebut kartu video, kartu grafis, adaptor tampilan, atau adaptor grafis) memegang peran penting dalam meningkatkan kualitas grafis pada komputer. Hal ini menjadi sangat krusial, terutama bagi para penggemar game atau gamer.

Untuk menciptakan pengalaman bermain game yang mulus dan memuaskan, memiliki kartu VGA berkualitas tinggi menjadi suatu keharusan yang tidak dapat diabaikan.

Hal serupa juga berlaku bagi mereka yang terlibat dalam dunia multimedia seperti fotografi dan video. Mengapa demikian? Artikel ini akan membahas secara rinci tentang arti kartu VGA, fungsi kartu VGA, serta slot dan komponen-komponennya.

Apa itu VGA?

VGA merupakan singkatan dari Video Graphic Array, sebuah stkalianr koneksi yang sangat penting pada perangkat video dan gambar seperti monitor serta proyektor. Biasanya, VGA hadir dalam bentuk kabel, port, dan konektor yang digunakan untuk menghubungkan monitor dengan kartu video.

Lebih rinci, kabel VGA ini dilengkapi dengan konektor 15 pin yang terbagi menjadi 5 pin di bagian atas, 5 di bagian tengah, dan 5 di bagian bawah. Konektor tersebut kemudian dipasangkan pada port VGA yang terdapat pada desktop.

Fungsi VGA Card

VGA card saat ini sering kali digantikan oleh VGA Card onboard yang sudah terintegrasi langsung pada motherboard. Meskipun demikian, dalam beberapa kasus, VGA Card tetap menjadi kebutuhan yang sangat penting, terutama untuk jenis komputer gaming atau komputer dengan kebutuhan desain grafis yang memerlukan kinerja tinggi.

Berbagai fungsi VGA Card juga sangat bervariasi, termasuk:

1. Mengubah sinyal digital menjadi sinyal grafis

Fungsi krusial dari VGA Card adalah mengonversi sinyal digital menjadi tampilan grafis yang dapat ditampilkan pada monitor. Ini berarti VGA Card menerjemahkan informasi digital dari komputer menjadi gambar atau grafik yang dapat dilihat oleh pengguna. Dengan demikian, apa yang terjadi di dalam unit pemrosesan data dapat divisualisasikan secara nyata melalui perangkat tampilan.

2. Membuat tampilan lebih jernih, tajam, dan jelas

Selain hanya mentransmisikan sinyal, VGA Card juga memiliki peran penting dalam meningkatkan kualitas tampilan. Dengan kemampuannya untuk mengoptimalkan resolusi dan mendukung berbagai tipe monitor, VGA Card dapat menciptakan gambar yang lebih jernih, tajam, dan jelas. Penting untuk mencocokkan spesifikasi VGA Card dengan kebutuhan penggunaan, terutama ketika digunakan untuk desain grafis atau bermain game, di mana kualitas visual sangat diutamakan.

3. Menyambungkan perangkat laptop ke TV

Dalam era konektivitas yang semakin maju, VGA Card memiliki peran lebih dari sekadar menghasilkan tampilan di monitor. VGA Card memungkinkan pengguna untuk menyambungkan perangkat laptop ke TV, memperluas pengalaman menonton film atau presentasi. Dengan kabel HDMI, VGA Card memfasilitasi transfer data audio dan video yang berkualitas tinggi, membuka peluang untuk menikmati konten digital pada layar yang lebih besar dan dengan kualitas gambar yang optimal.

Baca Juga :   √ Pengertian Application Software: Fungsi dan Jenisnya Lengkap

Cara Kerja VGA Card

Ketika aplikasi yang sedang berjalan perlu membuat gambar, aplikasi tersebut akan meminta dukungan dari driver kartu grafis. Driver grafis, yang mendengarkan instruksi dari sistem operasi atau aplikasi, akan mengambil data digital yang diperlukan dan mengubahnya menjadi format yang dapat dipahami oleh kartu grafis.

Setelah itu, driver akan mengirimkan data digital yang telah diformat ke kartu grafis untuk di-render. Data ini mengalir ke kartu VGA melalui slot pada motherboard (AGP/PCI-E).

Setelah melewati kartu grafis, data dikirimkan ke memori kartu grafis sebagai penyimpanan sementara. Selanjutnya, unit pemrosesan grafis (GPU) akan mengambil data digital tersebut dan mengubahnya menjadi piksel.

Namun, pada tahap ini, piksel belum siap untuk ditampilkan di layar. Piksel tersebut akan dikirim kembali ke Video RAM untuk penyimpanan. Video RAM terhubung langsung ke konverter digital-analog (DAC), yang sering disebut sebagai RAMDAC. Tugas RAMDAC adalah menerjemahkan gambar menjadi sinyal analog agar dapat digunakan oleh monitor. Selanjutnya, RAMDAC mengirimkan gambar akhir ke monitor melalui kabel, sehingga pengguna dapat melihat hasil visual secara optimal.

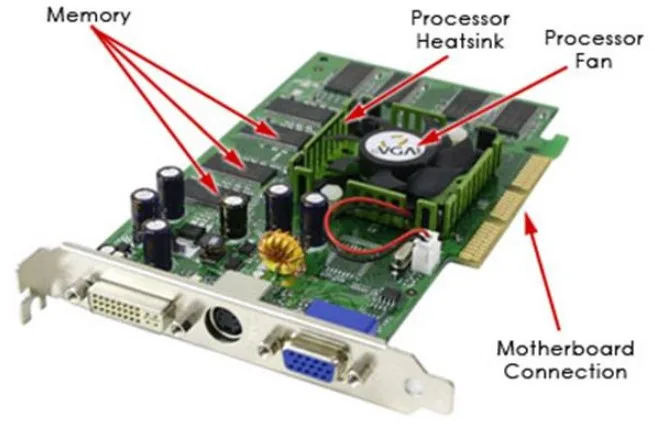

Bagian-bagian VGA Card

Kartu VGA terbentuk dari papan sirkuit yang dilengkapi dengan berbagai macam komponen yang terpasang di atasnya. Beberapa komponen yang melekat pada kartu tersebut antara lain:

  1. Graphics Processing Unit (GPU):
    Graphics Processing Unit (GPU), atau sering juga disebut Visual Processing Unit (VPU), merupakan sebuah sirkuit yang dirancang khusus untuk memanipulasi data dengan cepat dan memodifikasi memori guna mempercepat pembuatan gambar pada frame buffer. GPU ini, meskipun mirip dengan Central Processing Unit (CPU), memiliki desain yang ditujukan khusus untuk menangani tugas-tugas grafis. Fungsinya melibatkan pengolahan data grafis dengan kecepatan tinggi, menjadikannya inti penting dalam kinerja kartu VGA.
  2. Heat Sink:
    Pada jenis kartu VGA terkini, umumnya dilengkapi dengan heat sink yang berfungsi untuk meratakan suhu pada unit pemrosesan grafis (GPU). Biasanya, heat sink juga dilengkapi dengan kipas untuk membantu mengeluarkan udara panas dari VGA card. Namun, pada beberapa jenis kartu VGA berkualitas rendah, mungkin tidak dilengkapi dengan heat sink, dan sebaliknya menggunakan cairan pendingin sebagai alternatif.
  3. Memory:
    Memory pada kartu VGA adalah tempat penyimpanan untuk semua tekstur dan informasi grafis. GPU mengambil data dari memori, memprosesnya, dan kemudian menyimpan kembali hasilnya di memori. Data yang telah diproses ini selanjutnya disalurkan ke Random Access Memory Digital to Analog Converter (RAMDAC), yang berperan mengontrol gambar digital dan mengonversinya menjadi sinyal analog. Hasil konversi ini memungkinkan gambar untuk ditampilkan dengan jelas pada layar monitor. Dengan begitu, memori pada VGA card memiliki peran krusial dalam mendukung proses pengolahan dan penampilan gambar secara efisien.

Jenis-Jenis VGA

Dari berbagai fungsi yang telah dijelaskan sebelumnya, kalian dapat memilihnya sesuai dengan kebutuhan kalian. Demikian pula, dalam memilih jenis kartu VGA, kalian dapat menyesuaikannya dengan kegunaan dan kebutuhan spesifik yang kalian miliki.

Berdasarkan Memorinya

Biasanya, VGA card dibedakan berdasarkan jenis memorinya. VGA card yang diklasifikasikan berdasarkan kapasitas penyimpanannya dikenal sebagai VRAM, Rambus, SGRAM, Dynamic RAM, hingga EDO RAM. Berikut adalah tinjauan mengenai keempat jenis VGA di bawah ini:

Baca Juga :   √ Pengertian Operator Komputer: Tugas dan Tanggung Jawabnya

1. VRAM

VRAM atau Video RAM adalah jenis yang umumnya digunakan pada komputer kelas atas, terutama oleh para desainer grafis. VRAM memungkinkan pemrosesan grafis yang cepat dan efisien. Contoh dari VGA card dengan VRAM ini antara lain Diamond Fire GL, Diamond Stealth 3000 3D, dan Diamond Stealth 64. Keunggulan VRAM terletak pada kemampuannya menyimpan sejumlah besar data grafis dengan kecepatan tinggi, membuatnya sangat cocok untuk kebutuhan yang memerlukan kinerja grafis tinggi.

2. Rambus

Rambus, jenis VGA card yang kedua, sering digunakan pada perangkat video game seperti Nintendo dan Sega. Meskipun kurang umum, Rambus tetap menjadi pilihan untuk beberapa perangkat. Keberadaannya yang terbatas menjadikannya jarang digunakan dalam konteks VGA card pada umumnya.

3. SGRAM

SGRAM atau Synchronous Graphics RAM digunakan pada kartu grafis dengan spesifikasi tinggi, terutama yang digunakan untuk akselerasi 3D. Contoh dari VGA card dengan SGRAM ini termasuk VGA Matrox MGA Millennium, Matrox Mystique 3D, dan Diamond Stealth II S220. Kelebihan SGRAM terletak pada kemampuannya mengakses data grafis secara langsung, meningkatkan kinerja dalam hal rendering grafis kompleks seperti yang sering ditemui dalam aplikasi 3D dan permainan grafis intensif.

4. Dynamic RAM

Dynamic RAM (DRAM) adalah jenis VGA card yang cocok digunakan pada komputer dengan spesifikasi entry level. Biasanya, VGA jenis ini digunakan pada komputer yang tidak memerlukan kecepatan tinggi atau resolusi warna yang sangat tinggi. Dynamic RAM memenuhi kebutuhan komputer dengan kinerja yang cukup, namun tidak memerlukan performa grafis yang sangat tinggi. Pemilihan ini umumnya sesuai untuk penggunaan sehari-hari yang tidak terlalu membutuhkan pemrosesan grafis yang intensif.

5. EDO RAM

EDO RAM atau Extended Data Out RAM digunakan pada VGA card dengan kecepatan 60MHz 60/40ns. Beberapa VGA card yang menggunakan EDO RAM antara lain WinFast S280/S600 3D, Diamond Stealth 2000 3D, dan ATi Mach 64. Kelebihan EDO RAM terletak pada kemampuannya untuk mengakses data lebih cepat daripada jenis DRAM lainnya, membuatnya cocok untuk situasi di mana kecepatan transfer data menjadi kritis, terutama dalam konteks kinerja kartu grafis. Meskipun mungkin tidak seumum jenis RAM lainnya, EDO RAM tetap menjadi pilihan yang relevan dalam beberapa implementasi kartu VGA.

Berdasarkan Fisiknya

Selain diklasifikasikan berdasarkan jenis memorinya, VGA juga dapat dibedakan berdasarkan karakteristik fisiknya, yaitu VGA Add On dan VGA On-Board.

VGA Add On adalah jenis kartu grafis yang terpisah secara fisik dari motherboard. Di sisi lain, VGA On-Board adalah jenis kartu grafis yang umumnya banyak digunakan pada laptop dan komputer. Jenis VGA ini biasanya berupa chip yang dapat dipasang langsung ke dalam motherboard, berfungsi mirip dengan modul memori yang terdapat di dalam RAM.

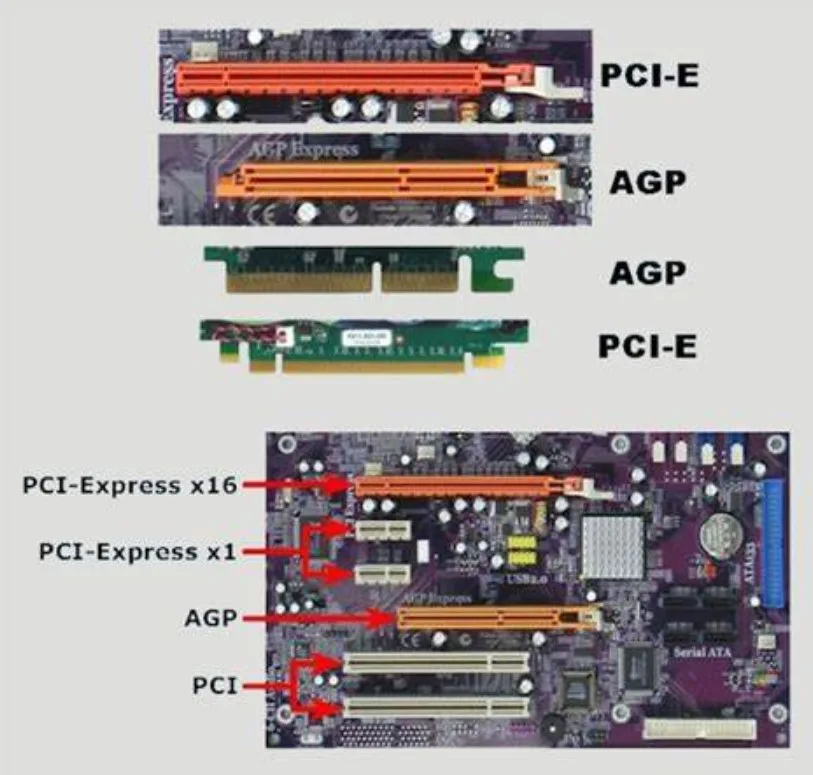

Tipe Slot pada VGA Card

Untuk memasang VGA card pada komputer, kalian perlu menggunakan slot ekspansi yang tersedia pada motherboard. VGA card memiliki berbagai jenis slot yang bervariasi tergantung pada tipe VGA card yang digunakan.

Sebagai hasilnya, beberapa motherboard dilengkapi dengan lebih dari satu jenis slot VGA card. Biasanya, satu slot merupakan versi yang lebih lama, sementara yang lainnya merupakan versi yang lebih baru. Berikut adalah beberapa jenis slot yang umumnya terdapat pada VGA card:

Baca Juga :   √ Jenis Alat Fiber Optik Beserta Fungsinya Lengkap

1. ISA

Slot Industry Stkalianrd Architecture atau yang disingkat sebagai ISA dulunya adalah stkalianr slot VGA card yang umum digunakan sekitar akhir tahun 1980-an. Meskipun pada masa itu slot ini sangat umum, namun saat ini, slot jenis ISA sudah tidak lagi digunakan pada motherboard modern. VGA card dengan jenis ISA ini memiliki kapabilitas untuk mengirimkan data sebanyak 2 hingga 3 megabyte per detik.

2. PCI

Slot Peripheral Component Interconnect (PCI) menggantikan peran slot ISA sebagai stkalianr slot VGA card pada awal tahun 1990-an. Slot PCI dirancang untuk memungkinkan GPU mengambil data langsung dari memori tanpa harus melibatkan CPU.

Kelebihan ini tentu saja membuat CPU lebih leluasa untuk mengolah data lainnya. Slot PCI mampu mengantarkan data hingga 132 megabyte per detik, yang merupakan peningkatan yang signifikan jika dibandingkan dengan slot ISA.

3. AGP

Slot Accelerated Graphics Port (AGP), yang disingkat sebagai AGP slot, pertama kali diperkenalkan sekitar tahun 1996. Seiring dengan perkembangan zaman, AGP mengalami peningkatan dan memiliki empat versi berbeda berdasarkan kecepatannya, yaitu AGP 1X, 2X, 4X, dan 8X. Angka-angka tersebut mencerminkan tingkat kecepatan dari slot AGP itu sendiri. AGP 8X merupakan versi tercepat dengan kecepatan transfer mencapai 2,1 gigabyte per detik.

4. PCI Express (PCIe)

PCI Express adalah jenis slot VGA card yang paling baru, pertama kali diperkenalkan pada tahun 2004. PCI Express ini mewakili kemajuan teknologi dari jenis PCI yang telah ada sebelumnya.

Salah satu peningkatan yang signifikan adalah kemampuannya dalam mentransfer data. Pada versi PCI Express X16, slot ini mampu mentransfer data hingga 4 gigabyte per detik. Angka ini jauh lebih tinggi dibandingkan dengan versi PCI lama yang hanya mampu mentransfer data sebanyak 132 megabyte per detik.

BACA JUGA :

Penutup

Dengan demikian, semoga artikel ini telah memberikan pemahaman yang lebih mendalam tentang apa itu VGA atau Kartu Grafis.

VGA memegang peran penting dalam menyajikan kualitas grafis pada komputer, mulai dari kemampuan mentransfer data hingga peningkatan teknologi seperti PCI Express.

Dengan terus berkembangnya teknologi, VGA terus menjadi elemen krusial dalam memenuhi kebutuhan grafis yang semakin kompleks.

Jika masih terdapat pertanyaan atau keinginan untuk mengeksplorasi lebih lanjut, jangan ragu untuk mencari informasi tambahan atau bertanya kepada para ahli di bidang ini.

Demikianlah artikel finoo.id yang membahas tentang √ Apa itu VGA? Pengertian, Fungsi, Jenis dan Tips Memilihnya. Semoga artikel kami dapat bermanfaat dan terimakasih telah membaca artikel ini.
