Cara Menyusun Rangkaian Listrik Yang Tepat Bagi Pemula

Posted on

Finoo.id – Cara Menyusun Rangkaian Listrik Yang Tepat Bagi Pemula. Dalam artikel ini, kalian akan menemukan panduan rinci tentang Bagaimana Menyusun Rangkaian Listrik dengan Benar dan Berkualitas.

Artikel ini akan mencakup berbagai aspek, termasuk seleksi komponen, perancangan, dan faktor keamanan.

Listrik menjadi bagian tak terpisahkan dari kehidupan sehari-hari. Namun, bagaimana cara menyusun rangkaian listrik dengan benar dan berkualitas? Mulai dari pemilihan komponen hingga uji keamanan, panduan ini akan membimbing kalian.

Pemilihan komponen merupakan kunci utama dalam menyusun rangkaian listrik. Kualitas dan spesifikasi komponen harus sesuai dengan kebutuhan rangkaian listrik yang akan kalian bangun.

Memilih komponen yang tidak tepat dapat mengakibatkan gangguan fungsi atau bahkan kerusakan pada perangkat.

Pengertian Rangkaian Listrik

Rangkaian listrik merupakan suatu lintasan atau susunan yang memungkinkan aliran elektron berasal dari sumber voltase atau arus listrik. Proses perpindahan elektron inilah yang kita kenal sebagai listrik.

Elektron memiliki kemampuan bergerak melalui bahan yang dapat menghantarkan arus listrik, yang kita sebut konduktor. Oleh karena itu, dalam rangkaian listrik, kabel digunakan karena terbuat dari tembaga yang memiliki kemampuan menghantarkan arus listrik.

Lampu berperan sebagai beban listrik, sedangkan sumber listrik diperoleh dari baterai. Arus listrik bergerak melalui kabel, dan peran sakelar penting dalam memutus atau menghubungkan aliran listrik. Simbol universal yang melambangkan beban listrik adalah resistor (hambatan).

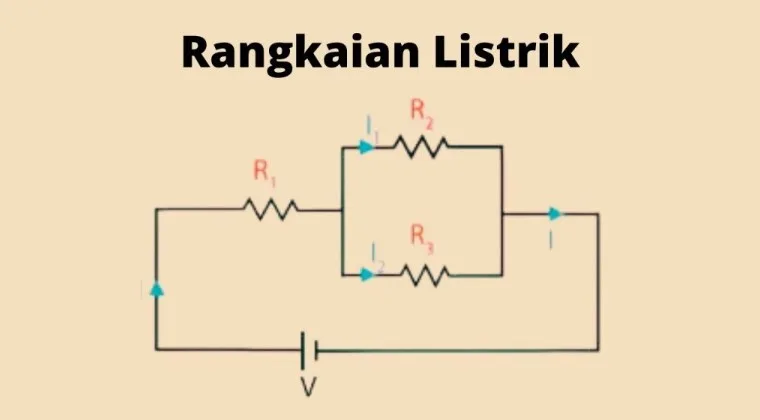

Terdapat dua jenis rangkaian utama, yaitu rangkaian seri dan rangkaian paralel. Rangkaian seri dan paralel dapat dihubungkan bersama untuk membentuk rangkaian campuran.

Persiapan Sebelum Menyusun Rangkaian Listrik

Menyusun rangkaian listrik bukanlah tugas yang sederhana dan memerlukan perencanaan yang matang.

Berikut ini adalah penjelasan yang lebih rinci mengenai beberapa langkah yang harus diambil sebelum memahami Cara Menyusun Rangkaian Listrik dengan Baik dan Benar:

1. Menetapkan Kebutuhan Listrik

Pertama-tama, perlu dihitung total beban listrik yang akan digunakan. Sebagai contoh, apabila kita hendak merancang rangkaian listrik untuk keperluan rumah tangga, penting untuk mengetahui berapa banyak daya yang dibutuhkan oleh setiap perangkat listrik.

Baca Juga :   Penyebab Sekring Listrik Berbunyi & Cara Mengatasinya

Ini melibatkan perhitungan daya (dalam Watt) untuk masing-masing perangkat seperti televisi, kulkas, mesin cuci, komputer, dan semua lampu yang ada di rumah. Biasanya, informasi ini dapat ditemukan pada label yang melekat pada perangkat tersebut.

2. Memilih Komponen Listrik

Langkah berikutnya adalah memilih komponen listrik yang sesuai dengan kebutuhan. Misalnya, kita perlu memilih jenis dan ukuran kabel listrik yang tepat berdasarkan perhitungan beban listrik sebelumnya.

Kabel harus memiliki kapasitas yang memadai untuk mengalirkan arus listrik yang dibutuhkan. Selain itu, kita juga perlu memilih saklar, stop kontak, serta komponen lain seperti sikring dan MCB (Miniature Circuit Breaker) yang sesuai dengan stkalianr keamanan.

3. Menyiapkan Alat dan Peralatan

Sebelum memulai proses pemasangan, pastikan bahwa semua alat dan peralatan sudah siap. Alat yang mungkin diperlukan meliputi tang, obeng, cutter, pita isolasi, dan multimeter.

Multimeter sangat berguna untuk mengukur tegangan, arus, dan resistansi dalam rangkaian listrik. Selain itu, perlu memastikan bahwa perlindungan keselamatan yang sesuai sudah tersedia, seperti sarung tangan karet, sepatu dengan sol isolasi, dan kacamata pelindung.

Dengan persiapan yang cermat dan perhatian terhadap detail, kita dapat memastikan bahwa rangkaian listrik yang kita susun akan menjadi aman dan efisien.

Menyusun Rangkaian Listrik Paralel Sederhana Menggunakan Kabel dan Sakelar

Teknik ini termasuk dalam kategori yang simpel dan dapat dijalankan dengan mudah, meskipun lebih tepat jika dilakukan oleh individu yang telah dewasa. Faktanya, dalam metode ini terdapat beberapa langkah yang mengharapkan kemahiran dari mereka yang telah lebih matang. Di bawah ini adalah langkah-langkah dalam menyusun rangkaian listrik paralel dengan menggunakan kabel dan sakelar:

1. Siapkan Komponen Utama

Elemen-elemen yang diperlukan dalam struktur rangkaian listrik paralel ini melibatkan sumber energi, penghantar, beban, dan juga saklar. Rekomendasi untuk sumber energi adalah baterai dengan voltase 9 volt. Penghantar yang dapat digunakan adalah kabel tembaga sepanjang 75-100 cm. Untuk komponen muatan, minimal dua bola lampu diusulkan. Semua bahan ini, termasuk saklar, tersedia di berbagai toko komponen listrik.

2. Siapkan Kabel-Kabel

Dalam susunan rangkaian listrik paralel, kabel memainkan peran penting untuk menghubungkan baterai dengan bola lampu. Potonglah kabel yang telah disiapkan sebelumnya menjadi lima segmen dengan panjang kira-kira 15 atau 20 cm untuk setiap segmen. Setelah itu, lepaskan isolator kabel sekitar 1,25 cm pada kedua ujungnya dengan hati-hati menggunakan gunting atau pisau cutter.

3. Hubungkan Bola Lampu Pertama dengan Baterai

Setelah semua komponen telah disiapkan, langkah berikutnya adalah menghubungkan bola lampu pertama dengan baterai. Caranya adalah dengan mengaitkan salah satu ujung kabel ke terminal positif baterai. Selanjutnya, sambungkan ujung kabel lainnya ke sisi kiri bola lampu.

Baca Juga :   √ Penyebab MCB On Tapi Listrik Mati Serta Cara Mengatasinya

4. Sambungkan Saklar dengan Baterai

Langkah berikutnya melibatkan menghubungkan saklar dengan baterai. Proses ini dilakukan dengan memanfaatkan potongan kabel kedua, yang kemudian dihubungkan ke terminal negatif baterai. Selanjutnya, ujung kabel yang lain digunakan untuk menghubungkan dengan saklar.

5. Hubungkan Saklar dengan Bola Lampu Pertama

Bagaimana langkah merangkai rangkaian listrik dengan menggabungkan saklar dan bola lampu pertama? Prosesnya melibatkan penggunaan potongan kabel ketiga yang harus terlebih dahulu disambungkan ke salah satu ujung saklar. Setelah itu, hubungkan ujung kabel yang tersisa pada sisi kanan bola lampu.

6. Hubungkan dengan Bola Lampu Kedua

Langkah berikutnya adalah menghubungkan komponen baterai, saklar, dan bola lampu pertama yang telah dihubungkan sebelumnya dengan bola lampu kedua. Caranya adalah menggunakan potongan kabel keempat, lalu mengaitkannya dengan sisi kiri bola lampu kedua. Kemudian, ujung kabel yang tersisa dihubungkan dengan sisi kiri bola lampu pertama.

7. Gunakan Kabel yang Tersisa

Langkah berikutnya hanya melibatkan penyelesaian rangkaian listrik paralel menggunakan kabel tersisa, yaitu kabel kelima. Ambil potongan kabel kelima dan hubungkan salah satu ujungnya ke sisi kanan bola lampu pertama. Sementara ujung kabel yang lain dihubungkan ke sisi kanan bola lampu kedua.

8. Uji Rangkaian Listrik Paralel

Langkah terakhir ialah menguji apakah rangkaian listrik paralel tersebut dapat berfungsi dengan baik. Caranya cukup dengan menghidupkan saklar. Jika kedua bola lampu menyala, hal ini menunjukkan bahwa penyusunan rangkaian listrik paralel telah berhasil.

Menyusun Rangkaian Listrik Paralel Sederhana Menggunakan Kertas Aluminium

Cara ini bisa diikuti oleh siapa saja, termasuk anak-anak yang belum terlalu terampil dan tidak nyaman menggunakan benda tajam.

Rangkaian listrik paralel ini juga bisa menjadi alat pembelajaran yang cocok untuk memahami konsep listrik. Bagaimana cara menyusun rangkaian listrik paralel menggunakan kertas aluminium? Berikut adalah tahap-tahapnya:

1. Siapkan Sumber Daya

Sumber energi yang dibutuhkan dalam metode ini bisa bervariasi, namun disarankan untuk menggunakan baterai karena harganya terjangkau dan lebih praktis. Baterai dengan tegangan 9 volt sudah lebih dari cukup untuk menyokong rangkaian listrik paralel ini.

2. Siapkan Muatan

Muatan adalah bagian yang akan dihubungkan ke sumber energi, dalam hal ini adalah baterai. Lebih baiknya, gunakan bola lampu sebagai muatan. Persiapkan setidaknya 2 bola lampu biasa. Di samping itu, bola lampu senter juga bisa menjadi alternatif yang layak dipertimbangkan.

3. Siapkan Konduktor

Penghantar dalam rangkaian listrik paralel ini menggunakan kertas aluminium. Kertas aluminium bertugas untuk menghubungkan baterai dengan bola lampu. Potonglah kertas aluminium menjadi empat bagian kecil, dengan dua bagian berukuran 20 cm dan dua bagian lainnya berukuran 10 cm.

Baca Juga :   Biaya Tambah Daya Listrik 900 ke 1300 VA Yang Tepat

Pastikan bahwa kertas aluminium tersebut dipotong selebar sedotan.

4. Sambungkan Kertas Aluminium dengan Baterai

Langkah berikutnya adalah menghubungkan kedua lembar kertas aluminium berukuran 20 cm dengan baterai. Caranya, ambil salah satu bagian kertas aluminium berukuran 20 cm dan sambungkan dengan terminal positif baterai. Setelah itu, ambil bagian kertas aluminium berukuran 20 cm yang lain dan sambungkan dengan terminal negatif baterai.

5. Sambungkan Bola Lampu ke Rangkaian

Selanjutnya, hubungkan bola lampu ke dalam rangkaian listrik paralel. Caranya, ambil kedua lembar kertas alumunium berukuran 10 cm dan pasang salah satunya sekitar 10 cm dari baterai. Sedangkan kertas aluminium yang lain ditempatkan sejauh sekitar 7,5 cm dari baterai. Setelah itu, pasangkan kertas aluminium yang ujungnya bebas pada masing-masing bola lampu menggunakan selotip.

6. Sambungkan Semua Elemen Rangkaian

Langkah terakhir hanya memerlukan penghubungan semua komponen dalam rangkaian. Caranya adalah dengan menghubungkan ujung dari kedua bola lampu ke kertas aluminium berukuran 20 cm yang terpasang pada baterai, tepat di terminal negatif. Setelah semua elemen dalam rangkaian listrik paralel tersambung, maka dipastikan bola lampu akan menyala dengan sukses.

Jika menggunakan kabel berwarna hitam dan merah, penting untuk menghindari menghubungkan kabel hitam ke terminal negatif dan kabel merah ke terminal positif. Ini penting untuk mencegah baterai bocor, ketidakberfungsian rangkaian listrik, dan dampak negatif lainnya. Semoga informasi ini memberikan jawaban atas pertanyaan tentang cara sederhana menyusun rangkaian listrik paralel.

Baca Juga :

Penutup

Sebagai penutup, memahami cara menyusun rangkaian listrik merupakan fondasi dasar dalam dunia elektro. Baik untuk keperluan rumah tangga, pendidikan, maupun industri, keahlian ini selalu relevan dan bermanfaat.

Setiap komponen memiliki perannya masing-masing dalam sebuah rangkaian, dan menggabungkannya dengan benar akan menghasilkan kinerja yang optimal.

Semoga artikel finoo.id ini memberikan pencerahan dan menambah wawasan kalian tentang pentingnya menyusun rangkaian listrik dengan tepat.

Ingatlah selalu untuk mempraktikkan keselamatan saat bekerja dengan listrik dan teruslah belajar untuk meningkatkan keterampilan kalian.
