√ Apa itu Manometer? Fungsi, Jenis dan Prinsip Kerjanya

Posted on

Finoo.id – √ Apa itu Manometer? Fungsi, Jenis dan Prinsip Kerjanya. Manometer adalah alat presisi yang digunakan untuk mengukur tekanan, yang merupakan gaya yang bekerja pada suatu area tertentu akibat dari berat gas atau cairan yang dipengaruhi oleh gravitasi. Bergantung pada jenisnya dan bagaimana konfigurasi alat ini diatur, manometer dapat memberikan pengukuran tekanan yang beragam.

Salah satu jenis manometer yang umum digunakan oleh banyak orang adalah sfigmomanometer, yang seringkali digunakan oleh dokter dan profesional medis untuk mengukur serta memantau tekanan darah pasien. Terdapat beberapa jenis manometer lainnya, masing-masing dengan prinsip kerjanya sendiri. Untuk mengetahui lebih lanjut mengenai jenis-jenis manometer dan cara kerjanya, silakan simak penjelasannya di bawah ini.

Apa Itu Manometer?

Manometer adalah perangkat yang digunakan untuk mengukur tekanan melalui penggunaan kolom cairan. Alat ini terdiri dari tabung yang berisi cairan dan digunakan untuk menilai tekanan dalam suatu zat cair.

Besarnya tekanan pada zat cair yang diukur dapat dilihat berdasarkan tekanan fluida serta ketinggian cairan yang terlihat pada skala.

Jika digunakan untuk mengukur perbedaan tekanan, besarnya tekanan diukur dengan menyeimbangkan bobot kolom cairan di antara kedua tekanan yang diukur.

Biasanya, alat ini menggunakan merkuri sebagai cairannya sehingga dapat mengukur perbedaan tekanan yang besar. Namun, untuk perbedaan tekanan yang lebih kecil, air digunakan sebagai cairan pengukur.

Fungsi Manometer

Manometer adalah alat ukur serbaguna yang memiliki berbagai macam fungsi yang berguna dalam berbagai konteks. Berikut ini adalah beberapa fungsi utama dari manometer:

1. Mengukur Tekanan Gas

Manometer digunakan untuk mengukur tekanan gas dengan akurasi tinggi. Biasanya, manometer ini mengukur tekanan gas yang berada di dekat atau di bawah tekanan atmosfer, karena tekanan atmosfer sering digunakan sebagai referensi dalam pengukuran ini.

Baca Juga :   Macam-Macam Alat Ukur Elektrik Beserta Pengertian & Fungsinya

2. Mengaplikasikan Tekanan Gas pada Fluida Padat

Alat ini memungkinkan penerapan tekanan gas pada satu sisi dan tekanan atmosfer alami pada sisi lainnya. Inilah sebabnya mengapa manometer pada umumnya diisi dengan fluida padat seperti merkuri atau minyak. Hal ini memungkinkan pengukuran tekanan yang akurat dan konsisten.

3. Membantu Pembacaan Perbedaan Tekanan

Manometer didesain dengan tabung berbentuk U, yang memudahkan pembacaan perbedaan tekanan antara dua sisi. Bentuk U ini memungkinkan cairan dalam tabung untuk menyesuaikan dengan tekanan, sehingga perbedaan tekanan dapat dilihat dengan jelas.

4. Mengukur Tekanan Udara dalam Ruang Tertutup

Alat ini juga digunakan untuk mengukur tekanan udara dalam ruang tertutup. Kinerjanya dipengaruhi oleh tekanan atmosfer, dan ada varian khusus dari manometer yang dirancang khusus untuk mengukur tekanan atmosfer.

Dengan beragam fungsi yang dimilikinya, manometer merupakan alat yang sangat berguna dalam berbagai aplikasi, mulai dari industri hingga pengukuran tekanan darah dalam konteks medis.

Prinsip Kerja Manometer

Alat pengukur tekanan ini, meskipun sederhana, terbukti sangat efektif dalam menyajikan hasil pengukuran tekanan. Prinsip kerja alat ini pada umumnya melibatkan tabung kaca berbentuk U yang berisi merkuri atau cairan padat lainnya. Berikut adalah cara kerja alat ini:

  1. Kondisi Awal: Pada awalnya, salah satu ujung alat dibiarkan terbuka karena alat sangat sensitif terhadap tekanan atmosfer. Sementara itu, ujung lainnya terhubung melalui segel kedap udara ke sumber tekanan tambahan.
  2. Pengukuran Tekanan Gas dan Cairan: Alat ini dapat digunakan untuk mengukur tekanan, baik pada gas maupun cairan. Prinsip pengukuran yang digunakan adalah keseimbangan hidrostatik, di mana tekanan cairan dalam tabung tetap sama di semua titik.
  3. Kondisi Keseimbangan: Saat kedua ujung alat tetap terbuka, cairan dalam tabung akan mencapai keseimbangan. Artinya, tinggi cairan di kedua sisi tabung akan sama.
  4. Perubahan Tekanan: Namun, jika salah satu ujung alat terbuka ke atmosfer sementara yang lainnya terhubung ke sumber tekanan tambahan, tekanan dalam tabung akan berubah. Jika tekanan pada sumber tekanan tambahan lebih besar daripada tekanan atmosfer, maka cairan akan didorong ke bawah pada sisi tabung yang terbuka.
  5. Perubahan Lainnya: Sebaliknya, jika tekanan di sumber tekanan tambahan lebih rendah daripada tekanan atmosfer, cairan akan didorong ke atas pada sisi tabung yang terbuka.
  6. Pembacaan Tekanan: Perubahan tinggi cairan pada salah satu sisi tabung mengindikasikan perbedaan tekanan. Dengan memantau perubahan ini, kita dapat mengukur tekanan gas atau cairan dengan akurasi.
Baca Juga :   √ Pengertian Hygrometer : Fungsi, Cara Kerja dan Cara Menggunakanya

Dengan prinsip kerja yang sederhana namun efektif ini, manometer membantu kita dalam mengukur dan memahami tekanan dalam berbagai situasi, dari pengukuran tekanan atmosfer hingga tekanan dalam suatu sistem tertutup.

Jenis-Jenis Manometer

Terdapat beberapa variasi manometer yang umumnya digunakan dalam pengukuran tekanan dalam kehidupan sehari-hari, antara lain sebagai berikut:

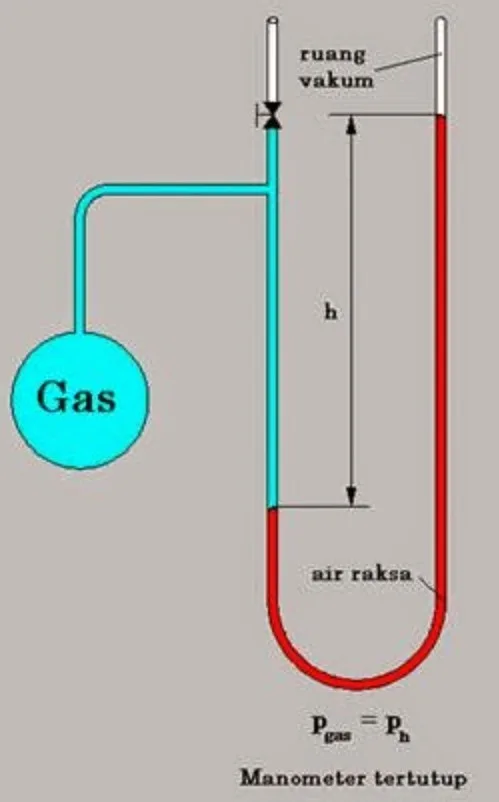

1. Raksa Tertutup



Jenis ini merupakan yang paling mudah dibuat karena memiliki desain yang sederhana, yaitu berupa tabung yang melengkung menyerupai huruf U.

Salah satu ujung tabung ini terhubung ke bagian pengukuran A, sedangkan bagian alternatifnya terhubung ke atmosfer dan kemudian diisi dengan cairan tertentu.

Pilihan jenis cairan yang diisikan ke dalam manometer raksa tertutup ini akan menentukan berbagai macam tekanan yang dapat dilihat dan diukur menggunakan alat tersebut.

Manometer ini dapat berfungsi sebagai alat pengukur tekanan meteran dengan cara membiarkan salah satu ujungnya terbuka ke atmosfer, sehingga bagian alternatifnya terhubung ke tekanan yang ingin diukur dan diamati.

Selain itu, alat ini juga bermanfaat sebagai alat pengukur tekanan diferensial apabila kedua ujungnya terhubung ke dua sumber tekanan yang memiliki perbedaan signifikan dan tidak diketahui.

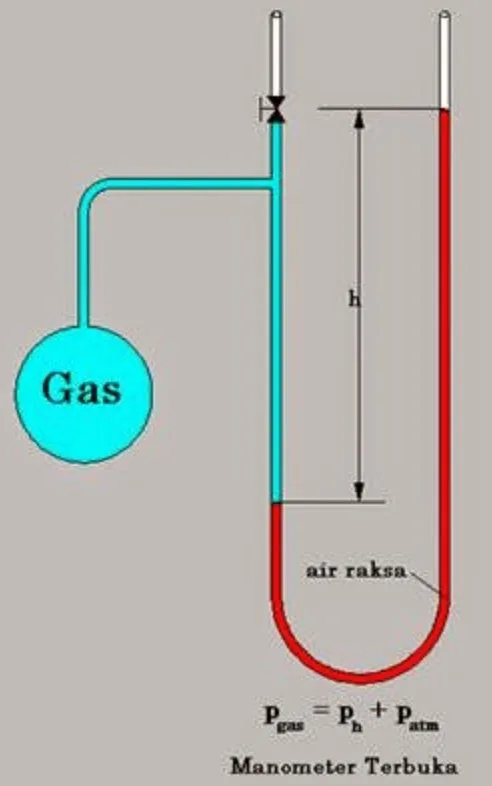

2. Raksa Terbuka



Dari segi desain, manometer jenis raksa terbuka memiliki penampilan yang hampir identik dengan manometer tabung-U. Akan tetapi, pada jenis ini, salah satu bagian terbuka terhubung ke lokasi yang berbeda.

Dalam penggunaannya, manometer raksa terbuka sering digunakan untuk mengukur perbedaan antara dua titik yang memang memiliki nilai yang berbeda. Perbedaan nilai antara titik A dan titik B dapat diungkapkan dalam bentuk persamaan.

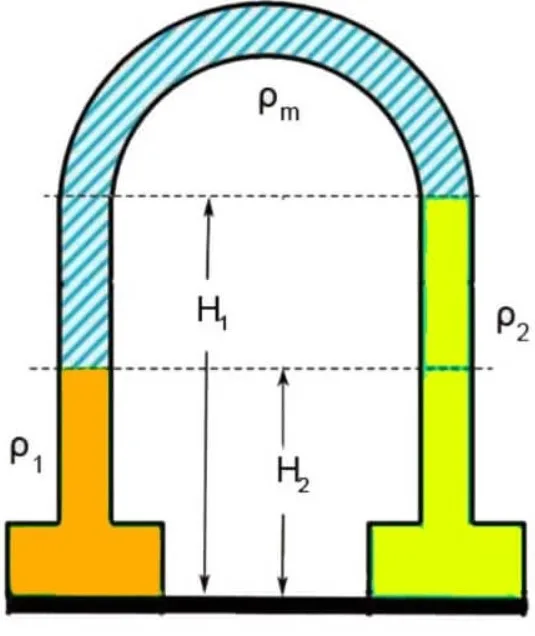

3. U-tube Terbalik

Manometer jenis U-tube terbalik digunakan untuk mengukur perbedaan tekanan yang sangat kecil pada suatu cairan.

Desain U-tube terbalik pada alat ini diisi dengan cairan ringan yang sering digunakan untuk mengukur tekanan rendah antara dua titik ketika akurasi tinggi dalam pengukuran diperlukan.

Baca Juga :   Pengertian Alat Ukur Tekanan Udara: Fungsi dan Jenisnya

Manometer jenis U-tube terbalik biasanya memiliki saluran udara yang terhubung dengan jenis cairan manometrik.

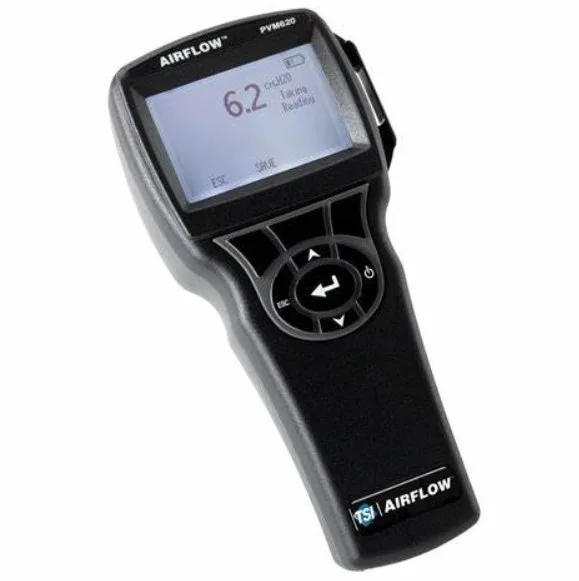

4. Mikro Manometer

Manometer jenis mikro dapat dianggap sebagai varian khusus yang menggunakan kolom cairan dan menerapkan prinsip tabung miring.

Manometer tipe mikro ini digunakan untuk mengukur perbedaan tekanan yang sangat kecil atau untuk mengukur selisih tekanan yang sangat rendah.

Jenis ini telah mengalami perkembangan, dengan satu bagian dari perangkatnya memiliki ruang penampang lintang yang lebih besar.

Dengan kemampuannya untuk mengukur perbedaan tekanan yang kecil, mikro manometer ini memiliki tingkat ketelitian pengukuran yang sangat tinggi.

Baca Juga :

Penutup

Sebagai alat ukur tekanan fluida yang efektif, pengertian manometer tidak bisa dilepaskan dari berbagai aplikasi dalam industri, laboratorium, hingga kehidupan sehari-hari.

Dengan memahami prinsip kerja dan jenis-jenisnya, kita dapat memilih manometer yang paling sesuai untuk kebutuhan spesifik kita.

Dari yang paling sederhana seperti manometer pipa U hingga yang lebih kompleks dan digital, setiap jenis memiliki kelebihan dan kekurangannya masing-masing.

Memahami pengertian manometer bukan hanya penting bagi para insinyur atau peneliti, tetapi juga bagi siapa saja yang ingin memahami lebih dalam tentang cara kerja sistem tekanan fluida.

Dengan ini, kita bisa lebih menghargai betapa pentingnya alat ini dalam memastikan operasional berbagai mesin dan proses industri berjalan dengan efisien dan aman.

Demikianlah artikel finoo.id yang membahas tentang √ Apa itu Manometer? Fungsi, Jenis dan Prinsip Kerjanya. Semoga artikel kami dapat bermanfaat dan terimakasih telah membaca artikel kami.
