Jenis Jenis Sambungan Pipa

√ Jenis Jenis Sambungan Pipa Yang Perlu Diketahui!

Posted on

Finoo.id – √ Jenis Jenis Sambungan Pipa Yang Perlu Diketahui!. Jenis-jenis sambungan pipa yang sering digunakan meliputi socket, reducer, elbow, water mur, cross, penutup, nipple, Y, dan Tee. Penting untuk memahami penyebutan dan fungsi masing-masing sebelum melakukan pembelian. Berikut penjelasannya:

Paralon memerlukan sambungan untuk meningkatkan fleksibilitasnya. Bayangkan menggunakan paralon tanpa sambungan, bagaimana cara membuat cabang, tikungan, atau bahkan menutup paralon dengan rapat. Oleh karena itu, diciptakan berbagai jenis sambungan pipa untuk memenuhi kebutuhan tersebut.

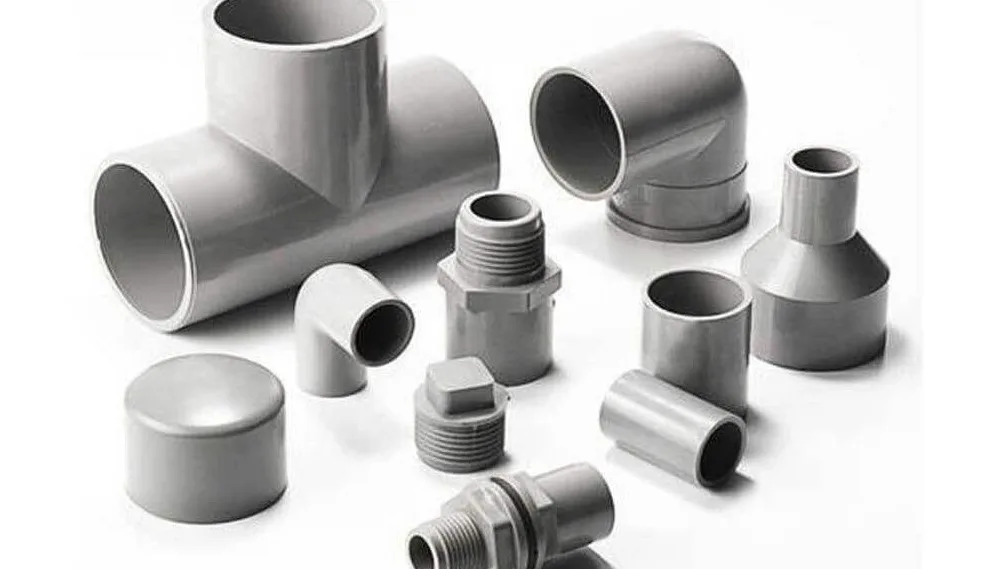

Jenis-jenis Sambungan Pipa

Pilihan sambungan yang sesuai dapat membantu kalian mendirikan sistem instalasi pipa yang terorganisir dan dapat berfungsi dengan efektif. Pasar menyediakan berbagai jenis sambungan pipa yang dapat kalian temui. Dari banyak pilihan tersebut, berikut beberapa tipe fitting pipa yang sering digunakan dalam proses instalasi perpipaan secara umum:

1. Socket

Jenis sambungan pipa pertama adalah socket. Fungsinya adalah untuk menghubungkan dua pipa yang memiliki ukuran yang sama. kalian dapat menemukan sambungan socket dalam dua varian, yaitu socket polos dan socket dengan ulir. Perbedaan signifikan antara keduanya terletak pada kehadiran ulir di ujung sambungan.

Selain itu, socket dengan ulir dapat diklasifikasikan lebih lanjut berdasarkan ulir yang ada di luar atau di dalam. Ada juga socket dengan ulir yang dikenal sebagai valve socket, di mana salah satu ujungnya memiliki ulir di bagian luar.

Socket biasanya digunakan untuk menghubungkan dua pipa secara langsung. Komponen ini seringkali digunakan untuk menggabungkan dua pipa dengan diameter yang sama yang memiliki ulir di bagian dalam.

2. Elbow

Sambungan berikutnya dikenal dengan sebutan elbow, yang ditkaliani oleh bentuknya yang menyerupai huruf L. Elbow digunakan ketika ingin menghubungkan pipa yang berada pada sudut. Elbow memiliki dua sudut utama, yaitu 90 derajat dan 45 derajat. Berbeda dengan socket, komponen ini dirancang untuk membelokkan aliran dengan adanya ulir di bagian dalamnya.

Baca Juga :   Penyebab Jet Pump Airnya Kecil & Cara Meperbaikinya

3. Reducer/Increaser

Jika socket berfungsi untuk menghubungkan dua pipa berukuran sama, reducer/increaser memiliki peran yang serupa, namun sambungan ini digunakan untuk menghubungkan dua pipa dengan ukuran yang berbeda. Sebagai tambahan, terdapat juga reducer/increaser elbow yang dapat digunakan untuk menghubungkan dan membengkokkan pipa dengan ukuran yang berbeda secara bersamaan. Reducer sendiri terbagi menjadi dua jenis, yaitu reducer elbow yang berfungsi untuk membengkokkan aliran dan reducer socket yang berperan memperpanjang pipa dengan sambungan pipa yang lurus.

4. Tee

Jika kalian ingin membagi aliran air menjadi dua saluran, sambungan yang dapat digunakan adalah tee. Sambungan ini memiliki ciri khas bentuk yang sangat mirip dengan huruf T. kalian dapat menemukan tee yang berfungsi untuk menghubungkan pipa dengan ukuran yang sama atau berbeda. Selain itu, tersedia juga pilihan tee yang dilengkapi dengan ulir di bagian dalam.

Tidak hanya untuk membelokkan, komponen tee juga mampu membagi aliran menjadi dua arah. Sesuai dengan namanya “T”, aliran yang dihasilkan dimulai dari pipa lurus yang dibelokkan ke kiri dan ke kanan.

Secara umum, tee memiliki bentuk T, tetapi dalam beberapa kasus, tee dapat berbentuk Y dan sering disebut sebagai Y-Branch oleh banyak orang.

5. Cap

Cap, plug, atau clean out, banyak istilah yang digunakan untuk menggambarkan fitting ini. Meskipun demikian, fungsi dari fitting ini tetap sama, yaitu menutup saluran pipa di ujung yang tidak lagi terhubung. Secara umum, para kontraktor sering memilih untuk menutup ujung pipa dengan kran air agar ujung pipa tetap dapat digunakan dan bermanfaat. Namun, dalam situasi tertentu di mana perlu menutupnya, cap, plug, atau clean out menjadi solusi yang tepat.

Metode Menyambungkan Pipa

Ada berbagai cara untuk menghubungkan pipa, yang paling sederhana adalah dengan menggunakan metode pengelasan di luar pipa. Namun, dalam sektor industri, terdapat metode lain yang dapat digunakan sesuai dengan kebutuhan produksi. Beberapa jenis sambungan pipa antara lain:

1. Sambungan Las (buttweld joint)

Penggunaan teknik pengelasan menjadi kebutuhan untuk menghubungkan dua pipa, sehingga jenis sambungan antara pipa ini cocok untuk pipa berukuran besar. Beberapa keunggulan penggunaan sambungan ini meliputi ketahanan yang baik terhadap kebocoran, dan untuk memastikan kekedapan sambungannya, kualitasnya dapat diperiksa melalui radiografi.

Baca Juga :   Cara Mengatasi USB Tidak Terbaca di TV Sharp Semua Tipe

Namun, sambungan ini juga memiliki kelemahan, yaitu mempengaruhi aliran fluida karena proses pengelasan di dalam pipa tidak dapat dikontrol dan dibersihkan. Sambungan ini umumnya banyak digunakan dalam sistem perpipaan, namun tidak disarankan untuk digunakan dalam air bersih karena adanya potensi pencemaran logam dari proses pengelasan.

2. Sambungan Socket (socketweld pipe joint)

Untuk menghubungkan dua pipa, jenis sambungan ini menggunakan soket, di mana satu pipa memiliki ukuran lebih besar dibandingkan dengan pipa yang lain sehingga pipa yang lebih kecil dapat dimasukkan ke dalam pipa yang lebih besar. Penggunaan sambungan soket ini lebih mudah dipasang, karena cukup dengan memasukkan pipa ke dalam pipa yang lain.

Kelebihan dari sambungan ini adalah menjaga kebersihan pipa karena tidak ada residu material las yang tertinggal di dalamnya. Namun, kelemahan dari jenis sambungan ini adalah adanya kemungkinan celah antara pipa yang dapat menyebabkan korosi.

3. Sambungan Ulir (screwed pipe joint)

Penggunaan pipa dengan tipe ulir serupa dengan pipa ledeng. Dalam menggabungkan dua pipa, tipe ulir digunakan. Sambungan antar pipa menggunakan jenis ini mudah diaplikasikan di lapangan, dan penggunaan sambungan ulir ini seringkali dipilih ketika penggunaan sambungan las tidak diizinkan demi mencegah risiko kebakaran.

Namun, sambungan ulir dapat mengalami kebocoran jika penutup (seal) yang digunakan tidak baik. Jenis ini tidak cocok untuk aplikasi yang bersifat korosif, dan kekuatan pipa dapat berkurang karena ulir dapat mengurangi ketebalan pipa seiring waktu.

4. Sambungan Flange (flange pipe joint)

Jenis ini sering diterapkan di mana sambungan flange menggunakan flange sebagai perantara yang menghubungkan pipa satu dengan pipa lainnya.

Flange berperan sebagai mekanisme pengencangan yang bersifat tidak permanen dan dapat dipasang serta dibongkar. Bantuan baut diperlukan untuk mengamankan sambungan tersebut. Perawatan dilakukan saat sambungan flange digunakan, memudahkan proses pemasangan dan pembongkaran.

5. Sambungan Spigot (spigot socket pipe joint)

Sambungan spigot memiliki kesamaan dengan sambungan socket karena keduanya melibatkan penyisipan satu pipa ke dalam pipa lainnya. Ciri khas penggunaan sambungan jenis ini adalah adanya galian di sisi kanan atau kiri. Sambungan antar pipa ini efektif untuk menjaga kekedapan air dan dapat diaplikasikan secara praktis di lapangan.

Baca Juga :   Macam-Macam Perangkat Jaringan Komputer Beserta Penjelasanya

Pemasangan pipa yang tidak lurus dapat diatasi menggunakan sambungan jenis ini, hingga kemiringan sebesar 10 derajat. Namun, kelemahan dari sambungan ini adalah kemampuannya yang terbatas dalam menahan tekanan yang tinggi.

6. Sambungan Butress End (buttress end pipe joint)

Sambungan antar pipa ini digunakan pada material non-logam dengan memanfaatkan flange, tanpa menggunakan pengelasan, mirip dengan penggunaan flange slip on. Penggunaan material non-logam pada pipa dipilih karena fluida yang digunakan bersifat sangat korosif. Oleh karena itu, penggunaan material logam dapat mengalami abrasi dan korosi.

BACA JUGA :

Penutup

Dengan demikian, dapat disimpulkan bahwa pemahaman mengenai jenis-jenis sambungan pipa memegang peranan penting dalam dunia konstruksi dan industri.

Setiap tipe sambungan pipa memiliki karakteristik, kegunaan, serta kelebihan dan kekurangannya masing-masing. Mulai dari sambungan socket yang sederhana hingga sambungan flange yang memerlukan perhatian khusus, setiap jenis memiliki peran kunci dalam memastikan kehkalianlan sistem perpipaan.

Sebagai pengguna atau profesional di bidang konstruksi, mengetahui perbedaan dan aplikasi dari jenis-jenis sambungan pipa dapat memudahkan dalam pengambilan keputusan dan memastikan efisiensi serta keberlanjutan sistem perpipaan yang dibangun.

Oleh karena itu, teruslah memperdalam pengetahuan mengenai jenis-jenis sambungan pipa untuk memastikan keberhasilan proyek dan penggunaan yang optimal sesuai dengan kebutuhan spesifik masing-masing situasi.

Demikianlah artikel finoo.id yang membahas tentang √ Jenis Jenis Sambungan Pipa Yang Perlu Diketahui!. Semoga artikel kami dapat bermanfaat dan terimkasih telah membaca artikel kami.
