Skema Motor Fan Indoor AC

Bongkar Skema Motor Fan Indoor AC dan Cara Memperbaikinya

Posted on

Finoo.id – Bongkar Skema Motor Fan Indoor AC dan Cara Memperbaikinya. Topik kita kali ini adalah mengenai masalah pada skema motor fan indoor AC. Kita akan membahas tentang skema dinamo AC, jalur kabel kipas pada AC, serta motor fan indoor pada AC merek Daikin dan merek AC lainnya. Pokoknya, kita akan membongkar dinamo indoor AC atau motor fan indoor AC yang tidak mau berputar atau mengalami gangguan saat diputar.

Fungsi Motor Fan Indoor

Fungsi motor fan indoor AC adalah untuk mengalirkan udara dingin yang dihasilkan dari proses evaporator, serta menyedot udara panas di dalam ruangan. Jika motor fan ini mati, maka AC akan mengalami kerusakan yang jelas, yaitu tidak bisa menghasilkan udara dingin dan tidak berfungsi dengan baik.

Skema motor fan jalur kabel indoor AC

Penggantian modul AC sebaiknya dianggap sebagai opsi terakhir, hanya jika modul asli mengalami kerusakan parah akibat kebakaran, rusaknya IC program, atau firmware tidak dapat diperbarui. Meskipun modul baru yang digunakan merupakan produk asli dari dealer resmi dan mudah untuk dipasang, namun jika modul yang digunakan bersifat universal, hal tersebut dapat menimbulkan masalah.

Ada beberapa hal yang perlu diingat:

Tata Letak (Layout)

Ketika memasang modul pengganti, pastikan dipasang dengan rapi dan tidak ada kabel yang terjepit di antara PCB dan cangkangnya. Sensor, lampu LED/tampilan, dan tombol sakelar daya manual juga harus ditempatkan dengan rapi dan terorganisir dengan baik.

Pemilihan Modul

Perlu diperhatikan model modul AC saat ingin mengganti motor indoor dan ozonizer. Meskipun umumnya modul universal tidak dilengkapi dengan ozonizer, beberapa orang menganggap bahwa ini tidak masalah selama masih mampu memberikan udara dingin. Selain itu, perlu juga diperhatikan model motor kipas indoor karena hal ini mempengaruhi pengaturan kecepatan motor tersebut.

Baca Juga :   Ukuran MCB untuk AC 1/2 PK serta Pembahasan Yang Lengkap

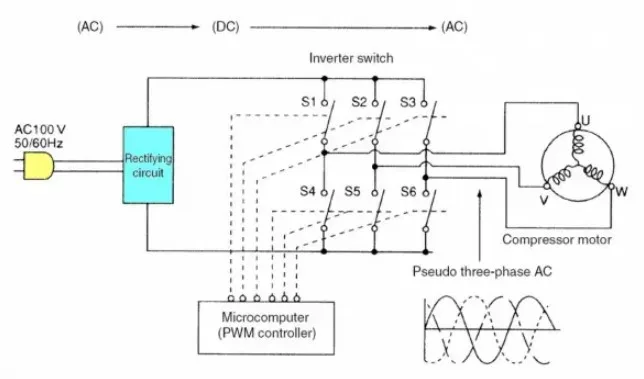

Beberapa pengaturan kecepatan menggunakan relai, sedangkan yang lain menggunakan triac. Seperti pada Gambar 1, modul AC universal dengan pengaturan kecepatan Tinggi-Menengah-Rendah dikendalikan oleh relai melalui rangkaian IC ULN 2003. Namun, modul ini tidak kompatibel dengan motor yang menggunakan pengaturan kecepatan Triac, meskipun masih dapat bekerja. Namun, hanya ada satu kecepatan motor yang disetel ke posisi tinggi, dan pin output relai dilompati bersama sehingga saat remote ditekan, posisi tinggi ke rendah masih dapat berputar sambil tetap tinggi.

Berbeda dengan motor/modul yang menggunakan triac untuk pengaturan kecepatan (motor arus AC/DC) atau FET untuk pengaturan kecepatan (motor arus DC), motor arus AC mulai menggunakan kapasitor sedangkan motor arus DC tidak.

Skema dinamo ac

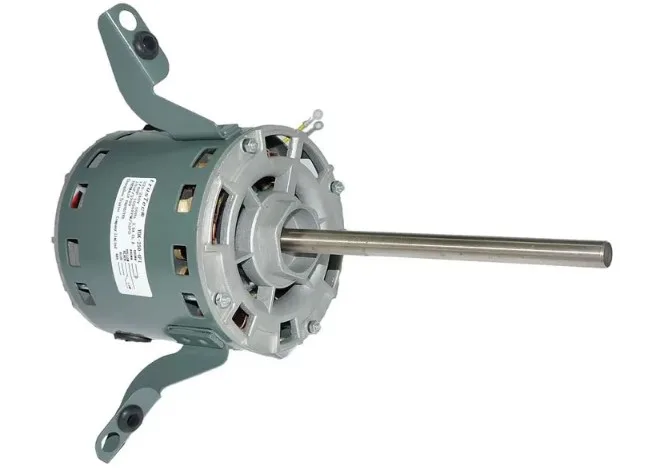

Motor listrik, atau yang sering disebut dinamo kipas, adalah komponen listrik yang mengubah energi listrik menjadi energi gerak melalui prinsip elektromagnetik.

Biasanya, dinamo motor/kipas angin terhubung dengan enam kabel, tiga untuk sakelar kecepatan, dua untuk kapasitor, dan satu untuk kabel netral.

Gambar di bawah ini menjelaskan cara menghubungkan kabel kipas yang diberi label warna kabel. Dimulai dari dinamo dan dilanjutkan ke kapasitor dan sekering.

Bongkar dinamo indoor ac

Kerusakan pada motor/dinamo blower AC split dapat menyebabkan sistem AC tidak berfungsi. Motor/dinamo blower AC split merupakan salah satu komponen kelistrikan di unit indoor AC split yang bertugas menggerakkan sirip-sirip blower. Motor blower ini adalah bentuk motor induksi yang tidak memerlukan sikat karbon (brushless).

Terdapat banyak faktor yang dapat menyebabkan kerusakan pada motor blower.

Bearing menjadi tertutup

Salah satu akibat dari korosi adalah bantalan pada motor blower yang tidak dapat bergerak. Hal ini sering terjadi pada AC yang lebih tua dan jarang digunakan. Untuk mengatasinya, motor blower harus dilepas dan bantalan serta gkalianr harus diberi minyak dan diputar hingga halus. Jika sudah berputar bebas, blower dapat dipasang kembali. Meskipun terkadang terdengar suara, motor blower dapat terus beroperasi dalam kondisi ini.

Baca Juga :   Cara Mengatasi Error EC Pada AC Midea Dengan Tepat

Namun, jika pendekatan di atas tidak berhasil memperbaiki masalah, maka bantalan harus diganti untuk menggunakan kembali motor blower.

Poros blower/rotor kotor

Kotoran pada poros blower biasanya disebabkan oleh debu yang banyak terdapat di sekitar. Untuk memperbaiki masalah ini, motor blower harus dibongkar dan bagian dalamnya harus dibersihkan secara menyeluruh. Setelah dibersihkan, motor blower dapat dipasang kembali. Namun, lebih baik lagi jika bantalan diberikan pelumas agar dapat beroperasi dengan lebih lancar.

Blower kapasitor rusak

Blower tidak akan dapat berputar tanpa adanya kapasitor. Kapasitor blower ditempatkan pada modul/PCB. Ukuran kapasitor ini bervariasi antara 1 uF hingga 1,5 uF. Namun, ukurannya mungkin akan menurun seiring dengan faktor usia.

Jika ukurannya sedikit menurun, maka kecepatan motor juga bisa menurun. Jika ukurannya sedikit lebih rendah, maka motor mungkin tidak akan berputar tanpa bantuan awal, tetapi jika diberi bantuan pada awal putaran, maka motor akan berputar. Namun, jika penurunan ukurannya signifikan atau total, motor listrik tidak akan dapat berputar bahkan dengan bantuan awal sekalipun.

Untuk menentukan ukuran kapasitor, dapat digunakan alat pengukur kapasitansi. Jika tkalian pada badan kapasitor tidak cocok, sebaiknya diganti dengan kapasitor yang baru.

Gulungan motor terbakar

Untuk mengetahui apakah gulungan motor blower rusak atau terbakar, dapat menggunakan multimeter. Caranya adalah dengan membaca resistansi/sambungan konektor motor. Jika tidak ada hambatan pada kabel, maka dapat dipastikan bahwa belitan motor telah rusak. Namun, sebaiknya juga memeriksa kabel pada motor blower terlebih dahulu untuk mengetahui apakah ada yang putus sebelum melakukan pemeriksaan dengan multimeter.

Cara memperbaiki motor fan indoor AC yang mati

Ketika menghadapi masalah AC yang tidak dingin dan mati hidup sendiri dalam waktu singkat, mungkin sekitar 3 hingga 5 menit, terdapat banyak penyebab yang mungkin menjadi faktor penyebabnya, salah satunya adalah fan motor AC yang mati atau tidak berputar.

Skema indoor AC Daikin juga memegang peranan penting dalam mengecek kondisi AC tersebut. Jika skema menurun, maka dapat dipastikan bahwa kondisinya mengalami penurunan. Sedangkan jika skema naik, maka dapat dipastikan bahwa keadaan AC cenderung normal.

Cara memanfaatkan Indoor AC bekas menjadi kipas angin

Dalam situasi ini, asumsikan bahwa AC telah dibongkar dan tidak dipasang pada dinding. Berikut adalah langkah-langkah yang harus diikuti:

Baca Juga :   Biaya Service AC Yang Paling Lengkap Seluruhnya

  1. Lepaskan bagian evaporator pada unit indoor AC bekas.
  2. Setelah berhasil dilepas, cuci bagian dalam unit indoor menggunakan sabun deterjen. Pastikan untuk menghindari air mengenai PCB modul. Gunakan juga kompon untuk membersihkan bagian body agar terlihat lebih bersih dan baru.
  3. Setelah semua selesai dan unit indoor telah dikeringkan, pasang unit indoor AC bekas pada dinding rumah menggunakan bracket. Terserah di mana kalian ingin memasangnya, bisa di kamar, ruang tamu, atau ruangan lainnya.
  4. Selanjutnya, hubungkan kabel power ke sumber listrik, lalu coba nyalakan AC menggunakan remote.

Selamat, kalian telah berhasil mengubah unit indoor AC bekas menjadi kipas angin. Jika AC tidak dapat dihidupkan dengan remote, masih ada cara lain yaitu dengan menyalakannya secara manual.

Artikel Terkait :

Penutup

Dalam artikel finoo.id ini, telah dibahas mengenai skema motor fan indoor AC dan bagaimana cara untuk membongkarnya. Sebagai pengguna AC, penting untuk memahami bagaimana komponen motor fan bekerja agar bisa merawatnya dengan baik.

Namun, perlu diingat bahwa membongkar komponen motor fan indoor AC memerlukan keahlian khusus dan dapat berbahaya jika tidak dilakukan dengan benar. Jika kalian merasa tidak yakin atau tidak memiliki pengalaman dalam melakukan perbaikan AC, sebaiknya memanggil tenaga ahli.

Dengan merawat motor fan indoor AC dengan baik, kalian bisa meningkatkan kinerja dan umur AC, sehingga tetap nyaman dalam menggunakan AC di rumah atau kantor. Semoga artikel ini bermanfaat bagi kalian dan terima kasih telah membaca!
