Pengertian Cooling Tower

√ Pengertian Cooling Tower: Fungsi, Prinsip Kerja, dan Jenisnya

Posted on

Finoo.id – √ Pengertian Cooling Tower: Fungsi, Prinsip Kerja, dan Jenisnya. Salah satu peralatan yang paling umum digunakan dalam industri global adalah menara pendingin atau cooling tower. Dalam sebagian besar proses produksi industri, penggunaan menara pendingin sangat penting untuk memastikan operasi yang aman dan efisien. Contohnya, dalam pabrik baja, kilang, pabrik petrokimia, atau pabrik listrik.

Pentingnya menara pendingin bergantung pada kebutuhan peralatan proses untuk mencapai efisiensi dalam pengaturan suhu. Menara pendingin ini biasanya digunakan untuk mengeluarkan panas dari unit pembangkit, mendinginkan air dalam proses, dan mengkondisikan udara di bangunan komersial.

Dalam pengoperasiannya, pelepasan panas terjadi melalui perpindahan dan massa yang terjadi melalui kontak langsung antara tetesan air panas dan udara di sekitarnya di dalam menara. Lalu, mengapa menara pendingin diperlukan dan apa saja jenis-jenisnya? Temukan informasi lebih lanjut di bawah ini.

Pengertian Cooling Tower Serta Fungsinya

Menara pendingin merupakan suatu perangkat penukar panas yang digunakan untuk menurunkan suhu air. Proses ini terjadi dengan cara mengizinkan air berinteraksi langsung dengan udara sehingga sebagian kecil air menguap.

Dengan kata lain, fungsi dari menara pendingin adalah melepaskan panas ke udara di sekitarnya. Menara pendingin ini dikenal dengan dua istilah penting, yaitu range dan approach. Range mengindikasikan perbedaan suhu antara air yang masuk dan air yang keluar dari menara.

Sementara itu, approach menunjukkan perbedaan suhu antara air yang keluar dari menara dan suhu basah air yang masuk ke menara. Dengan penjelasan tersebut, dapat disimpulkan bahwa peran menara pendingin adalah mendinginkan air yang telah dipanaskan oleh kondensor. Selain itu, perangkat ini juga memiliki manfaat untuk mengolah air sehingga tidak mencemari lingkungan.

Mengapa Cooling Tower Dibutuhkan?

Proses pendinginan pada sistem chiller atau sistem pendingin pusat data menggunakan sistem kompresi uap yang melibatkan tahap-tahap kompresi, kondensasi, ekspansi, dan evaporasi. Seluruh rangkaian ini terjadi dalam satu siklus tertutup dan melibatkan media pendingin yang mengalir dalam sistem penyimpanan, dengan koneksi langsung antar setiap komponen.

Kondensor digunakan untuk mendinginkan refrigeran dengan menggunakan air sebagai media pendingin. Uap refrigeran yang panas dialirkan melalui pipa di dalam kondensor, menyebabkan pertukaran panas.

Uap refrigeran panas di dalam pipa mengalami perubahan menjadi cairan dengan tekanan yang tinggi. Selanjutnya, cairan tersebut dialirkan ke perangkat untuk mengubah tekanan. Sementara itu, air yang keluar dari kondensor memiliki suhu yang tinggi.

Agar dapat digunakan kembali dalam proses pendinginan kondensor, suhu air tersebut perlu diturunkan terlebih dahulu.

Baca Juga :   Pengertian Hukum Kirchhoff, Bunyi, Rumus & Contoh Soal

Prinsip Kerja Cooling Tower

Secara pokok, fungsi menara pendingin adalah untuk menurunkan suhu air panas yang berasal dari proses pada heat exchanger atau kondensor dalam pembangkit listrik. Air panas ini kemudian dialirkan ke saluran masukan menara pendingin.

Setelah memasuki menara pendingin, air panas tersebut disemprotkan dalam bentuk droplet menggunakan nozzle agar terjadi perpindahan panas yang merata ke dalam air tambahan. Uap panas dibuang melalui saluran exhaust dengan bantuan kipas atau fan.

Air yang telah mengalami pendinginan ini selanjutnya dikumpulkan di dalam bak penampung (basin) untuk kemudian dialirkan kembali ke kondensor atau heat exchanger. Dengan cara ini, siklus pendinginan dapat terus berlangsung secara berkelanjutan.

Resiko Jika Tidak Ada Cooling Tower

Tanpa menara pendingin, sistem dan peralatan yang menghasilkan panas berlebihan dapat mengalami overheating, yang dapat menyebabkan kerusakan atau kegagalan. Selain itu, lingkungan sekitar juga dapat terpengaruh oleh peningkatan suhu dan kelembaban. Situasi ini dapat berdampak negatif pada kinerja dan kekalianlan peralatan serta sistem.

Komponen yang Dimiliki Cooling Tower

Perangkat seperti menara pendingin tentu memiliki komponen-komponen yang merupakan bagian integral dari keseluruhan sistem. Menara pendingin terdiri dari enam komponen dasar, yaitu rangka, kipas, bahan pengisi, pipa, bak air, dan inlet louver. Berikut adalah penjelasan lebih rinci:

1. Rangka

Rangka, yang juga dikenal sebagai wadah, merupakan salah satu komponen utama pada semua jenis menara pendingin. Perannya sangat krusial karena berfungsi sebagai penutup dan pelindung bagi bagian dalam menara pendingin. Rangka ini memberikan perlindungan yang diperlukan untuk menjaga keberlanjutan operasi komponen lainnya. Dengan adanya rangka, ketahanan dan daya tahan menara pendingin terhadap elemen eksternal seperti cuaca dan lingkungan menjadi lebih optimal.

2. Kipas

Kipas atau fan menjadi komponen yang tak terpisahkan dalam struktur menara pendingin. Tugas utama kipas adalah menarik udara dari lingkungan luar dan mengedarkannya di dalam menara pendingin. Melalui sirkulasi udara yang dihasilkan oleh kipas, air yang mengalir di dalam menara dapat mengalami pendinginan secara efektif.

Kipas pada menara pendingin umumnya terbagi menjadi dua jenis, yaitu kipas sentrifugal dan kipas baling-baling. Material yang sering digunakan untuk membuat kipas mencakup fiberglass, aluminium, dan baja galvanis. Pemilihan jenis kipas dan materialnya memiliki peran penting dalam menentukan kinerja dan kekalianlan menara pendingin secara keseluruhan.

3. Bahan Pengisi

Bahan pengisi dalam menara pendingin memegang peran penting dalam mengoptimalkan kontak udara dengan air, sehingga proses perpindahan panas dapat terjadi secara maksimal. Fungsi utama dari bahan pengisi adalah memecah air menjadi butiran-butiran kecil, menciptakan permukaan yang besar untuk pertukaran panas yang efisien.

Bahan pengisi menara pendingin umumnya terbuat dari kayu atau plastik. Keberhasilan bahan pengisi terletak pada karakteristiknya yang harus ringan, kuat, dan tahan terhadap pembusukan. Jenis bahan pengisi yang sering digunakan mencakup splash fill dan film (permukaan plastik tipis). Penggunaan bahan pengisi yang tepat akan meningkatkan efisiensi dalam proses pendinginan dan memastikan kinerja optimal dari menara pendingin.

Baca Juga :   Persamaan Flyback JF0501-32611 Pada TV Sanyo

4. Pipa Sprinkler

Pipa sprinkler adalah pipa kecil yang dilengkapi dengan sejumlah lubang berderet. Fungsinya dalam menara pendingin adalah mengedarkan air secara merata di seluruh area. Keberadaan pipa sprinkler ini memberikan kontribusi besar terhadap efisiensi perpindahan panas, karena air yang diedarkan secara merata dapat menjalankan proses pendinginan secara lebih efektif. Pipa sprinkler menciptakan distribusi air yang seragam, menjadikannya salah satu komponen kunci untuk mencapai kinerja optimal dalam menara pendingin.

5. Bak Air

Komponen yang tak kalah penting adalah bak air, biasanya terletak di bagian bawah menara pendingin. Bak air berperan sebagai wadah untuk sementara menyimpan air yang telah melewati bahan pengisi. Fungsi utama bak air adalah untuk menampung air yang sudah mengalami proses pendinginan sehingga dapat dialirkan kembali ke bagian kondensor.

Bak air ini menjadi elemen yang strategis karena memastikan pasokan air yang diperlukan untuk menjaga kinerja efektifitas menara pendingin. Selain itu, bak air juga berperan dalam menjaga keseimbangan air dalam sistem secara keseluruhan.

6. Inlet Louver

Menara pendingin juga dilengkapi dengan komponen yang disebut inlet louver. Fungsinya utama adalah sebagai pintu masuk udara ke dalam menara pendingin. Oleh karena itu, inlet louver dirancang dengan banyak lubang untuk memastikan aliran udara yang optimal.

Dengan keberadaan inlet louver pada menara pendingin, kualitas dan kuantitas udara yang masuk dapat terkontrol dengan baik. Desain yang cermat dari inlet louver membantu mengoptimalkan sirkulasi udara di dalam menara pendingin, sehingga memastikan efisiensi dalam proses pendinginan yang dilakukan oleh sistem secara keseluruhan.

Jenis-jenis Cooling Tower

Memang, cooling tower memiliki berbagai jenis dan model yang bervariasi. Namun, tidak semua cocok untuk sistem pendinginan tertentu. Beberapa di antaranya yang paling umum digunakan adalah sebagai berikut:

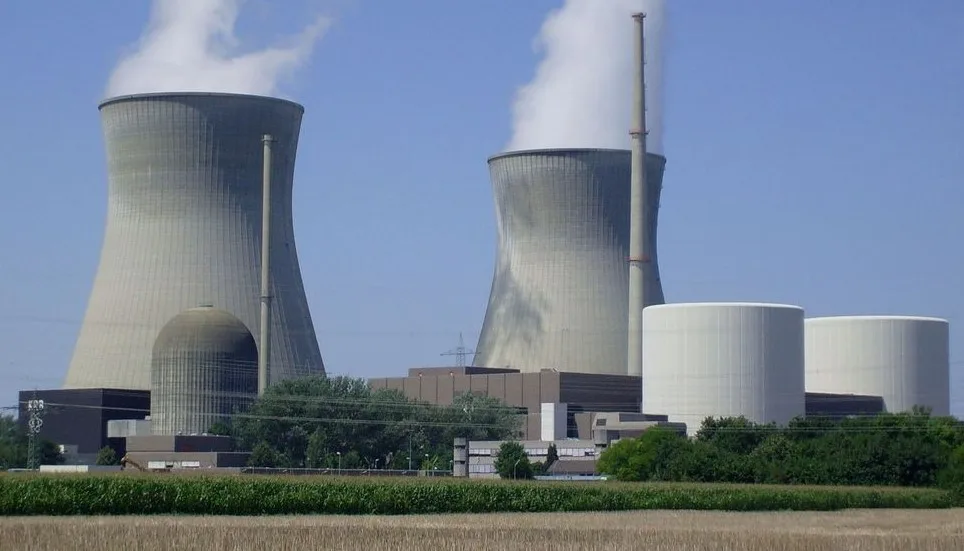

1. Natural Draught Cooling Tower

Metode alami, yang dikenal sebagai sistem natural draught, menghasilkan aliran udara melalui efek cerobong asap yang dihasilkan oleh menara itu sendiri. Fenomena ini timbul dari perbedaan tekanan alami, di mana udara panas dan lembap yang kurang padat naik dari menara ke atmosfer, sedangkan udara segar yang lebih padat ditarik masuk.

Perbedaan suhu antara udara panas di dalam menara dan udara dingin di luar menciptakan aliran udara yang optimal. Cooling tower yang menggunakan sistem ini cenderung memiliki dimensi yang besar, dengan ketinggian sekitar 200 meter dan lebar 150 meter, serta membutuhkan volume air yang signifikan yang mengalir di dalam menara.

Cangkang menara biasanya terbuat dari beton yang memiliki bentuk hiperbolik. Sistem natural draught lebih sesuai untuk digunakan di daerah dengan iklim yang dingin dan lembab, serta memiliki beban musim dingin yang cukup besar.

2. Induced Draught Cooling Tower

Jenis menara dengan sistem mechanical draught ini dilengkapi dengan satu atau beberapa kipas yang terletak di bagian atas menara. Fungsinya adalah untuk menarik udara ke atas melawan arus air yang mengalir ke bawah pada bak penampung.

Baca Juga :   Prinsip Kerja Termometer Berdasarkan Kegunaan dan Jenisnya

Dengan aliran udara bergerak berlawanan arah dengan aliran air, terjadi kontak antara air yang telah terdingin di bagian bawah dengan udara yang lebih kering. Sementara itu, air yang masih hangat di bagian atas menara akan berinteraksi dengan udara yang lebih lembab.

Interaksi ini dapat meningkatkan efisiensi dalam perpindahan panas. Umumnya, menara dibuat dalam bentuk bulat atau persegi. Distribusi air dapat dilakukan melalui sistem percabangan statis atau dengan menggunakan alat penyiram.

3. Forced Draught Cooling Tower

Cooling tower ini termasuk dalam jenis mekanis dengan kipas blower yang ditempatkan pada saluran inlet. Kipas ini memaksa udara masuk ke dalam menara dengan kecepatan tinggi, sedangkan kecepatan udara yang keluar dari menara menjadi rendah.

Keadaan ini dapat meningkatkan risiko terjadinya resirkulasi pada kecepatan udara keluar yang rendah. Selain itu, forced draught yang menggunakan kipas pada inlet lebih rentan terhadap masalah pembekuan, yang mengharuskan penggunaan motor dengan daya lebih besar dibandingkan dengan desain induced yang setara.

Dalam konteks pembuangan kalor pada fluida, aliran fluida memegang peran penting dalam desain cooling tower. Salah satu metode umum yang digunakan untuk menganalisis aliran fluida adalah Computational Fluid Dynamics (CFD).

CFD merupakan metode yang memanfaatkan komputer untuk menyelesaikan persamaan mekanika fluida dan reaksi kimia. Dengan demikian, metode ini dapat memberikan hasil analisis yang rinci dan komprehensif untuk mendukung perancangan cooling tower secara optimal.

BACA JUGA :

Penutup

Dalam merangkum pengertian cooling tower, perlu disadari bahwa perangkat ini memiliki peran penting dalam menjaga suhu peralatan industri dan sistem pendingin.

Dengan kemampuannya dalam melepaskan panas berlebih, cooling tower membantu menjaga kinerja optimal peralatan tersebut.

Dengan demikian, dalam mengintegrasikan konsep pengertian cooling tower, perlu adanya pemahaman holistik terhadap peran dan fungsinya dalam menjaga suhu peralatan industri, menciptakan lingkungan operasional yang efisien, dan mendukung keberlanjutan dalam berbagai sektor industri.

Sebagai bagian integral dari sistem pendingin, cooling tower menjadi salah satu elemen vital yang memberikan kontribusi besar terhadap efisiensi dan keberlanjutan operasi dalam berbagai lingkungan industri.

Demikianlah artikel finoo.id yang membahas tentang √ Pengertian Cooling Tower: Fungsi, Prinsip Kerja, dan Jenisnya. Semoga artikel kami dapat bermanfaat dan terimakasih telah membaca artikel ini.
