Finno.id – Pengertian IC Beserta Fungsi dan Jenisnya Secara Lengkap. Apakah kalian tahu apa itu IC? Secara umum, IC adalah komponen penting yang sering ditemukan dalam rangkaian elektronik.

Kali ini, kita akan membahas lebih rinci mengenai pengertian, sejarah, jenis, fungsi, dan contoh-contoh IC.

Jadi, jangan lewatkan informasi lengkapnya di bawah ini, ya?

Pengertian IC (Integrated Circuit)

IC atau Integrated Circuit adalah komponen elektronika aktif yang terdiri dari kumpulan ratusan, ribuan, atau bahkan jutaan dioda, transistor, dan kapasitor yang diintegrasikan menjadi sebuah rangkaian elektronika dalam sebuah kemasan kecil.

Bahan utama yang digunakan dalam pembuatan IC (Integrated Circuit) adalah bahan semikonduktor. Silikon adalah bahan semikonduktor yang paling umum digunakan dalam teknologi fabrikasi IC (Integrated Circuit).

Dalam bahasa Indonesia, IC atau Integrated Circuit sering diterjemahkan sebagai sirkuit terpadu.

Sejarah IC

Siapa yang menemukan IC?

IC pertama kali ditemukan oleh Jack Kilby, seorang pekerja dari Texas Instruments pada tahun 1958. Setelah diperkenalkan, teknologi IC terus dikembangkan dan dalam waktu enam bulan, versi yang lebih canggih dari IC telah dikembangkan.

Siapa yang mengembangkan IC (Integrated Circuit)?

Robert Noyce merupakan seorang yang berhasil mengembangkan teknologi fabrikasi IC. Ia menciptakan IC dengan koneksi yang terintegrasi pada chip silikon.

Penemuannya membuat IC menjadi teknologi yang populer dan terus berkembang pesat seiring berjalannya waktu.

Mengapa IC diciptakan?

IC memiliki dampak besar pada perkembangan peralatan elektronik saat ini. Pada masa sebelumnya, peralatan elektronik menggunakan tabung vakum yang membuatnya menjadi besar dan berat.

Dengan adanya IC, hampir semua perangkat elektronik saat ini memiliki desain yang lebih ramping dan praktis.

Namun, ketika teknologi IC ditemukan, beberapa perangkat elektronik mengalami perubahan yang signifikan. Seperti yang kita lihat sekarang, ponsel, laptop, dan televisi memiliki bentuk yang lebih ramping dan ringan.

Selain itu, teknologi IC juga membantu mengurangi konsumsi energi listrik secara signifikan.

Oleh karena itu, hampir semua komponen elektronika saat ini menggunakan teknologi IC sebagai bagian utama di dalamnya.

Fungsi IC (Integrated Circuit)

IC, berdasarkan fungsinya, dapat dibagi menjadi tiga jenis, yaitu IC linear, IC digital, dan IC campuran.

Dengan demikian, IC memiliki berbagai fungsi penting sebagai komponen inti dalam peralatan elektronik saat ini. Berikut adalah beberapa fungsi utamanya:

1. IC Linear

IC linear, juga dikenal sebagai Integrated Circuit Analog, adalah jenis IC yang beroperasi pada sinyal berbentuk gelombang kontinu. IC linear ini memiliki beberapa fungsi penting, antara lain:

  • Penguat daya (Power Amplifier): IC linear digunakan untuk menguatkan sinyal daya, seperti dalam sistem audio, pemancar RF, dan perangkat elektronik lainnya yang membutuhkan penguatan daya.
  • Penguat RF dan IF (RF dan IF Amplifier): IC linear digunakan untuk menguatkan sinyal frekuensi radio (RF) dan sinyal antara frekuensi (IF), yang umumnya digunakan dalam komunikasi nirkabel dan sistem penerimaan radio.
  • Penguat sinyal mikro (Microwave Amplifier): IC linear dapat digunakan sebagai penguat sinyal pada frekuensi mikro, seperti dalam perangkat komunikasi nirkabel dan sistem radar.
  • Regulator tegangan (Voltage Regulator): IC linear berfungsi sebagai regulator tegangan untuk menjaga tegangan keluaran pada tingkat yang stabil, sehingga digunakan dalam sumber daya listrik dan sistem catu daya.
  • Penguat sinyal (Signal Amplifier): IC linear digunakan sebagai penguat sinyal umum pada berbagai aplikasi, termasuk dalam sistem audio, instrumen pengukuran, dan komponen pemrosesan sinyal.
  • Penerima frekuensi radio (Radio Receiver): IC linear dapat digunakan sebagai bagian dari penerima frekuensi radio, yang berfungsi untuk menerima dan mengolah sinyal radio dalam berbagai saluran komunikasi.
  • Penguat operasional (Operational Amplifier / Op-Amp): IC linear ini juga digunakan sebagai penguat operasional, yang berperan dalam pemrosesan sinyal analog seperti penguatan, penjumlahan, pengurangan, dan filter.
Baca Juga :   Pengertian Signal to Noise Ratio Beserta Rumusnya Lengkap

2. IC Digital

IC digital adalah jenis IC yang paling umum digunakan dalam peralatan kalkulator, sistem kontrol elektronik, dan komputer. Secara sederhana, IC digital terdiri dari rangkaian saklar yang mempunyai dua level tegangan input dan output, yaitu rendah dan tinggi.

Selain itu, IC digital juga terkait dengan sistem kode biner yang menggunakan angka 1 dan 0 sebagai representasi. IC digital ini memiliki beberapa fungsi penting, antara lain:

  • Timer: IC digital digunakan untuk mengatur waktu dalam berbagai aplikasi, seperti timer elektronik, pengontrol waktu, dan perangkat yang membutuhkan pengaturan waktu yang presisi.
  • Counter: IC digital berfungsi sebagai penghitung yang dapat menghitung jumlah pulsa atau peristiwa dalam sistem elektronik.
  • Flip-flop: IC digital mengimplementasikan rangkaian flip-flop yang berperan dalam penyimpanan dan pemindahan data dalam bentuk bit.
  • Memory: IC digital digunakan sebagai memori penyimpanan data dalam sistem komputer, perangkat mobile, dan berbagai aplikasi lainnya.
  • Clock: IC digital berfungsi sebagai sumber waktu dan pengaturan kecepatan operasi dalam sistem elektronik.
  • Kalkulator: IC digital digunakan dalam peralatan kalkulator dan komputer untuk melakukan operasi matematika dan perhitungan.
  • Multiplexer: IC digital berperan dalam penggabungan dan pemilihan sinyal dalam sistem elektronik.
  • Mikrokontroler: IC digital ini terintegrasi dengan berbagai fungsi dalam satu chip, seperti pengendalian perangkat elektronik, sistem kendali, dan berbagai aplikasi mikrokontroler.
  • Mikroprosesor: IC digital ini adalah otak dari komputer atau sistem pemrosesan data yang mengatur operasi dan menjalankan program.
  • Gerbang Logika (Logic Gates): IC digital ini terdiri dari berbagai gerbang logika, seperti AND, OR, NOT, dan sebagainya, yang digunakan dalam pembentukan rangkaian logika dan pengendalian sinyal.

3. Mixed IC

Mixed IC merupakan jenis IC yang menggabungkan fungsi IC analog dan IC digital dalam satu kemasan atau rangkaian. Dengan kata lain, mixed IC berfungsi sebagai komponen yang dapat mengonversi sinyal digital menjadi analog (D/A Converter) atau sebaliknya (A/D Converter).

Seiring dengan perkembangan teknologi, mixed IC saat ini juga mampu mengintegrasikan sinyal digital dengan fungsi RF (Radio Frequency) di dalamnya. Hal ini memungkinkan pengolahan sinyal digital dan transmisi nirkabel dapat dilakukan dalam satu perangkat yang terintegrasi.

Dengan adanya mixed IC, kita dapat memanfaatkan kemampuan konversi antara sinyal analog dan digital, serta memproses sinyal digital dengan fungsi RF secara lebih efisien dalam perangkat elektronik modern.

Mengenal Jenis-jenis IC dan Contohnya

Setelah kita mengenal berbagai fungsi IC sebelumnya, selanjutnya kita akan membahas tentang jenis-jenis IC yang ada. Berikut ini penjelasan mengenai setiap jenis IC yang diklasifikasikan:

1. Transistor Transistor Logic (TTL)

Transistor Transistor Logic (TTL) adalah jenis IC digital yang banyak digunakan dalam rangkaian elektronik. IC TTL memiliki tegangan kerja yang relatif rendah, yaitu sekitar 4,75 hingga 5,25 volt.

Baca Juga :   Pengertian MOSFET: Fungsi dan Cara Kerjanya Paling Lengkap

IC TTL dibangun dengan menggunakan transistor sebagai komponen utama. Transistor berfungsi sebagai elemen logika, sehingga sering disebut juga sebagai Transistor Logic.

Dalam IC TTL, beberapa transistor digabungkan menjadi satu rangkaian, membentuk keadaan on/off atau saklar.

IC TTL juga memiliki berbagai gerbang logika dengan fungsi yang berbeda, seperti gerbang AND, NAND, OR, NOR, dan XOR. Selain itu, IC TTL juga digunakan dalam komponen logika lainnya, seperti encoder, multiplexer, decoder, dan memori.

2. IC CMOS

IC CMOS (Complementary Metal-Oxide-Semiconductor) merupakan IC yang terdiri dari gabungan MOSFET. IC CMOS menggunakan gelombang kotak (square wave) sebagai sinyalnya.

IC CMOS bekerja dengan dua kondisi, yaitu titik 1 dan 0 yang berfungsi sebagai saklar. Fungsi utama IC CMOS adalah sebagai gerbang logika yang membuat rangkaian elektronik berfungsi secara otomatis.

IC CMOS bekerja optimal saat diberi tegangan arus listrik sebesar 12 volt. Terdapat berbagai gerbang logika dalam IC CMOS, seperti gerbang AND, NAND, OR, NOR, dan XOR. Selain itu, IC CMOS juga digunakan dalam fungsi logika lainnya, seperti multiplexer, decoder, encoder, dan memori.

3. IC Linear

IC Linear tidak termasuk dalam kategori IC digital. Cara kerja IC Linear berbeda dengan IC digital. IC Linear menggunakan gelombang sinusoidal sebagai sinyalnya.

Gelombang sinusoidal dalam IC Linear berfungsi sebagai amplifier atau penguat. IC Linear tidak memiliki fungsi sebagai gerbang logika, melainkan dirancang khusus sebagai penguat tegangan.

Jenis IC Linear umumnya memiliki rangkaian yang proporsional, sehingga menghasilkan output yang sebanding dengan inputnya. Contoh pengaplikasian IC Linear adalah sebagai amplifier operasional.

Dengan adanya berbagai jenis IC ini, kita dapat memilih dan menggunakan IC yang sesuai dengan kebutuhan dan fungsi dalam rangkaian elektronik yang dirancang.

Contoh IC pada Peralatan Elektronika

IC pada peralatan elektronika memiliki beragam bentuk dan fungsi. Berikut ini beberapa contoh IC dalam peralatan elektronika:

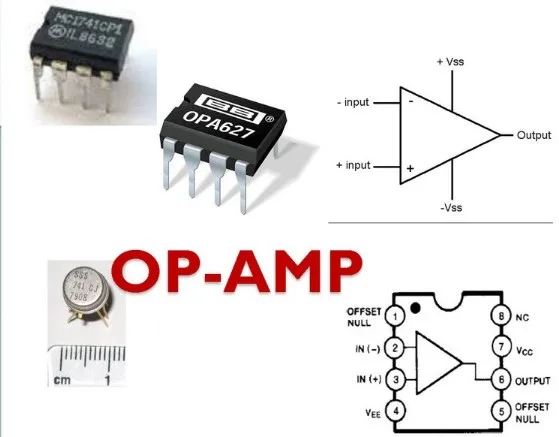

1. IC Op-Amp (Amplifier Operasional)

IC Op-Amp, juga dikenal sebagai amplifier operasional, merupakan jenis IC analog. IC Op-Amp menggunakan dua jenis umpan balik, yaitu umpan balik positif untuk meningkatkan penguatan dan umpan balik negatif untuk mengurangi penguatan.

2. IC Power Adaptor

IC Power Adaptor digunakan sebagai komponen utama dalam rangkaian power adaptor. Jenis IC ini biasanya digunakan dalam sub-rangkaian regulator untuk menstabilkan tegangan (voltase).

3. IC Silinder

IC Silinder umumnya digunakan dalam rangkaian penguat pada perangkat Citizen Band (CB) dan Held Tranceived (HT). IC Silinder memiliki keunggulan dalam tingkat ketahanan yang lebih baik dibandingkan dengan jenis IC lainnya.

4. IC Timer 555

IC Timer 555 berfungsi sebagai pengatur waktu dan osilator. IC Timer 555 digunakan sebagai timer yang menentukan nilai tahanan dan kapasitor dalam rangkaian.

5. IC Digital

IC Digital adalah jenis IC yang sangat umum ditemukan dalam rangkaian elektronika. IC digital umumnya memiliki pin elektronik dan menggunakan sistem kode biner dengan representasi 1 dan 0.

Dengan berbagai jenis IC ini, peralatan elektronika dapat berfungsi dengan lebih baik dan sesuai dengan kebutuhan spesifik dalam rangkaian elektronik yang dirancang.

Kelebihan dan Kekurangan IC

IC (Integrated Circuit) adalah komponen elektronika yang memiliki banyak kelebihan dan manfaat. Namun, seperti halnya komponen lainnya, IC juga memiliki beberapa kekurangan. Berikut ini adalah gambaran tentang keunggulan dan kekurangan penggunaan IC:

1. Kelebihan IC

IC memiliki beberapa kelebihan dalam rangkaian elektronik, antara lain:

  • Ukuran yang lebih kecil: IC memiliki desain terpadu dalam kemasan kecil, yang memungkinkan penyusunan rangkaian elektronik yang lebih kompak dan portable.
  • Bobot yang ringan: Berkat ukurannya yang kecil, IC memiliki bobot yang lebih ringan dibandingkan dengan menggunakan komponen elektronik individual secara terpisah.
  • Produksi massal: IC dapat diproduksi secara massal atau dalam jumlah besar, sehingga biaya produksi dapat ditekan dan harga jualnya menjadi lebih terjangkau.
  • Penyolderan dan interkoneksi yang minim: Penggunaan IC mengurangi kebutuhan akan penyolderan dan interkoneksi yang rumit, karena komponen internal IC sudah terintegrasi dengan baik.
  • Konsumsi daya yang lebih rendah: IC dirancang untuk mengoperasikan rangkaian dengan penggunaan daya listrik yang lebih efisien, sehingga lebih hemat energi.
  • Kemudahan penggantian dan perbaikan: Jika ada kerusakan pada IC, umumnya dapat diganti dengan mudah karena IC dapat dihapus dan diganti dengan yang baru. Hal ini mempermudah proses perbaikan jika terjadi masalah.
  • Cocok untuk sinyal rendah: IC memiliki sensitivitas yang baik terhadap sinyal rendah, sehingga dapat digunakan dalam sistem operasi yang membutuhkan kepekaan terhadap sinyal rendah.
  • Kemampuan untuk fungsi kompleks: IC dapat menggabungkan berbagai fungsi dan sistem kerja yang kompleks dalam satu rangkaian, yang memungkinkan perancangan sistem yang lebih canggih dan efisien.
Baca Juga :   Pengertian IC Beserta Fungsi dan Jenisnya Paling Lengkap

2. Kekurangan IC

Selain memiliki banyak kelebihan, IC juga memiliki beberapa kekurangan. Berikut adalah beberapa kekurangan IC:

  • Tegangan Operasional Terbatas: IC umumnya dioperasikan pada sistem dengan tegangan rendah. Mereka tidak dapat secara langsung menangani tegangan tinggi, sehingga memerlukan langkah-langkah tambahan untuk mengubah atau menurunkan tegangan sebelum diaplikasikan pada IC.
  • Daya Terbatas: IC tidak dapat memicu atau menghasilkan daya tinggi secara langsung. Mereka dirancang untuk operasi dengan daya rendah dan biasanya membutuhkan penguat daya eksternal jika daya yang lebih tinggi diperlukan.
  • Sensitif terhadap Elektrostatik Discharge (ESD): IC sangat sensitif terhadap discharges listrik statis. Sehingga perlu ditangani dengan hati-hati dalam penggunaan dan perawatan untuk menghindari kerusakan akibat ESD.
  • Toleransi terhadap Suhu Terbatas: IC tidak tahan terhadap suhu tinggi. Mereka memiliki batasan suhu operasional yang perlu diperhatikan. Untuk menjaga suhu IC tetap rendah, sering kali diperlukan kipas atau heatsink untuk membantu menjaga suhu di sekitar IC tetap dalam batas yang aman.
  • Toleransi Tegangan Terbatas: IC memiliki toleransi yang terbatas terhadap variasi tegangan. Mereka memerlukan tegangan yang stabil dan sesuai dengan spesifikasi yang diberikan. Variasi tegangan yang berlebihan dapat mempengaruhi kinerja dan dapat merusak IC.

Baca Juga :

Penutup

Dalam merangkum, IC atau Integrated Circuit memegang peranan penting dalam dunia elektronik dan teknologi informasi saat ini.

IC, yang pada dasarnya merupakan kumpulan komponen elektronik yang diintegrasikan dalam suatu rangkaian, telah mengubah cara kerja banyak perangkat yang kita gunakan sehari-hari.

Dengan pemahaman yang tepat tentang pengertian IC, kita dapat lebih menghargai dan memahami teknologi canggih yang ada di sekeliling kita.

Pengetahuan tentang IC juga dapat membuka pintu ke berbagai inovasi dan penemuan baru di masa depan. Oleh karena itu, kita perlu terus belajar dan memperdalam pengetahuan tentang IC dan teknologi lainnya yang terus berkembang.

Demikianlah artikel finoo.id yang membahas tentang Pengertian IC Beserta Fungsi dan Jenisnya Secara Lengkap. Semoga artikel kami dapat bermanfaat dan terimakasih telah membaca artikel kami!
