Persamaan IC NE5532 Yang Paling Tepat Serta Data Pinya

Posted on

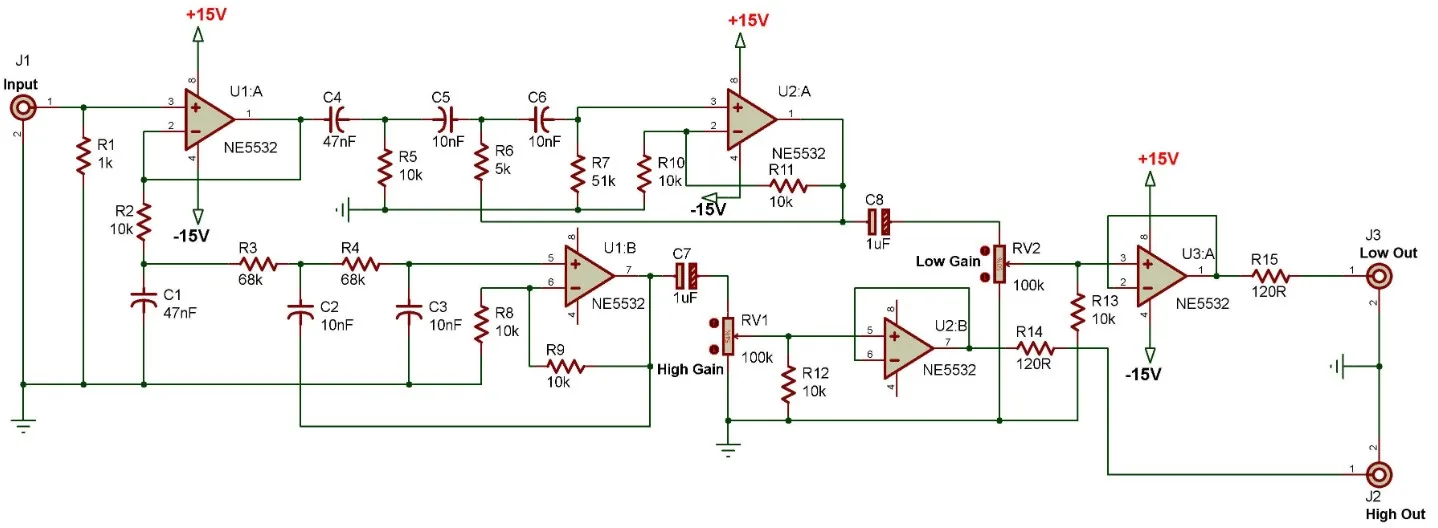

Finoo.id –Persamaan IC NE5532 Yang Paling Tepat Serta Data Pinya. IC Audio amplifier low noise NE5532 merupakan OP-amp dengan kompensasi unity gain internal hingga 5000, sehingga sering digunakan dalam sirkuit audio pre-amp. Karena kebisingannya yang rendah, IC NE5532 banyak dipilih untuk merancang pengkondisian sinyal audio yang sensitif.

NE5532 memiliki kinerja yang lebih baik, kemampuan drive keluaran ditingkatkan, sinyal kecil dan bandwidth daya jauh lebih tinggi. Oleh karena itu, perangkat ini cocok untuk aplikasi dalam peralatan audio berkualitas tinggi, sirkuit instrumentasi dan kontrol, dan amplifier saluran telepon.

Ketika IC NE5532 rusak, orang sering mencari penggantinya. Namun, IC ini seringkali kehabisan stok karena banyak orang mencarinya. Jika kalian mengalami hal ini, jangan khawatir karena ada beberapa persamaan IC NE5532 yang dapat digunakan sebagai alternatif.

Mengganti IC NE5532 dengan persamaan model lain adalah alternatif ketika tidak dapat mendapatkan IC yang sama. Bahkan, dengan mengganti IC dengan persamaan yang lebih baik, kinerja perangkat dapat ditingkatkan.

Sejarah Perkembangan IC

Teknologi Sirkuit Terpadu atau Integrated Circuit (IC) diperkenalkan pertama kali pada tahun 1958 oleh Jack Kilby, seorang karyawan di Texas Instruments. Setengah tahun kemudian, Robert Noyce berhasil mengembangkan fabrikasi IC dengan sistem interkoneksi pada Chip Silikon.

IC merupakan salah satu kemajuan teknologi yang paling signifikan di abad ke-20. Sebelum ditemukannya IC, peralatan elektronik umumnya menggunakan tabung vakum sebagai komponen utama, yang kemudian digantikan oleh transistor yang lebih kecil.

Namun, untuk merancang rangkaian elektronik yang kompleks, dibutuhkan banyak transistor, sehingga ukuran perangkat elektronik yang dihasilkan menjadi besar dan tidak cocok untuk dibawa bepergian.

Teknologi IC memungkinkan perancang rangkaian elektronik untuk membuat peralatan elektronik yang lebih kecil, lebih ringan, dan lebih terjangkau. Konsumsi daya listrik IC juga lebih rendah dibandingkan dengan transistor.

Baca Juga :   Cara Mengganti Seal Pompa Air Yang Rusak Paling Mudah

Karena itu, IC telah menjadi komponen utama pada hampir semua peralatan elektronik yang kita gunakan saat ini. Tanpa teknologi IC, mungkin kita tidak bisa menikmati peralatan elektronik portabel seperti ponsel, laptop, pemutar musik digital, tablet, konsol game portabel, kamera digital, dan peralatan elektronik yang kecil dan dapat dibawa bepergian ke mana saja.

Persamaan IC NE5532

Banyak orang mengalami kesulitan dalam mencari pengganti IC NE5532 karena tidak tersedianya part cadangan. Hal ini bisa disebabkan oleh stok yang kosong atau karena IC NE5532 sudah jarang diproduksi. Untuk mengatasi masalah tersebut, solusi terbaik adalah mencari persamaan IC yang serupa.

Setiap IC memiliki persamaan masing-masing, seperti persamaan IC vertikal LA78141 atau 4558. Untuk IC NE5532, terdapat banyak persamaan yang dapat digunakan sebagai alternatif pengganti ketika IC asli mengalami kerusakan.

Jika kalian sedang mencari pengganti IC NE5532, berikut adalah beberapa persamaan IC NE5532 terbaik dengan data pin yang sama persis atau bahkan lebih baik:

  • NE5532A
  • RC4588
  • LM358
  • LM4558
  • NJM4560
  • LM258

Dengan menggunakan salah satu dari persamaan di atas, perangkat elektronik kalian dapat berfungsi dengan baik seperti sebelumnya.

Demikianlah beberapa persamaan IC NE5532 yang dapat dijadikan pilihan terbaik untuk mengganti IC NE5532 yang rusak. Kebanyakan persamaan IC di atas masih tersedia di pasaran Indonesia, sehingga mudah untuk ditemukan.

Data PIN IC NE5532

Untuk menghindari kesalahan pemasangan atau kerusakan pada komponen di sekitar IC NE5532, penting untuk mengetahui skema data PIN atau datasheet dari IC ini. Dengan memperhatikan datasheet IC NE5532, kalian dapat mengganti IC dengan persamaan IC lain tanpa merusak komponen lain.

Data PIN sangat penting jika kalian ingin menggantinya dengan persamaan IC lain. Berikut adalah informasi datasheet dan skema data PIN IC NE5532.

Keterangan:

Nomor PINNama PINKeterangan
1Output AOutput of Op-Amp A
2Input A-Inverting Input of Op-Amp A
3Input A+Non-Inverting Input of Op-Amp A
4VEE, GNDGround or Negative Supply Voltage
5Input B+Non-Inverting Input of Op-Amp B
6Input B-Inverting Input of Op-Amp B
7Output BOutput of Op-Amp B
8VCCPositive Supply Voltage
Baca Juga :   Simbol Kapasitor Polar, Nonpolar dan Variabel Paling Tepat

Dengan mengikuti skema data PIN di atas, pemasangan IC akan lebih optimal dan tidak akan merusak komponen lain, baik itu untuk penggantian dengan IC serupa atau dengan persamaan IC model lain.

Spesifikasi IC NE5532

IC NE5532 merupakan IC amplifier audio low noise yang memiliki rentang tegangan operasi rendah dari ±3V hingga ±20V, sehingga dapat digunakan dalam berbagai rentang tegangan. Berikut adalah fitur dan spesifikasi lengkap dari IC NE5532:

  • Op-Amp kebisingan rendah gkalian dalam satu paket
  • Tegangan pasokan: ±3V hingga ±20V
  • Penguatan tegangan DC: 50000
  • Penguatan tegangan AC: 2200 pada 10kHz
  • Bandwidth penguatan persatuan: 10MHz
  • Rasio penolakan mode umum (CMRR): 100dB
  • Tingkat perubahan tegangan: 9V/uS
  • Tegangan ayunan keluaran P-P: 26V
  • Paket yang tersedia: TO-99, CDIP, DSBGA, SOIC, PDIP, DSBGA

Dengan spesifikasi yang lengkap ini, IC NE5532 cocok digunakan pada peralatan audio berkualitas tinggi dan sirkuit instrumentasi serta kontrol.

Karakteristik IC NE5532

Untuk mencari pengganti terbaik IC NE5532, penting untuk mengetahui karakteristik dari IC ini. Hal ini sangat penting agar persamaan IC NE5532 yang dipilih memiliki karakteristik elektrikal yang sama dengan IC NE5532 asli, sehingga hasilnya lebih maksimal.

Perlu diketahui bahwa setiap IC memiliki karakteristik yang berbeda, baik untuk karakteristik elektrikal DC maupun AC. Oleh karena itu, berikut ini adalah ulasan lengkap tentang karakteristik elektrikal IC NE5532, baik tegangan DC maupun AC.

DC Electrical Characteristic

Catatan:

Dioda digunakan untuk melindungi input dari tegangan yang lebih tinggi. Oleh karena itu, kecuali resistor pembatas arus digunakan, arus yang besar akan mengalir jika tegangan masukan diferensial melebihi 0,6V. Arus maksimum harus dibatasi hingga ±10mA.

Jika IC digunakan pada suhu tinggi, paket IC harus diturunkan berdasarkan ketahanan termal paket.

Output dapat dihubungkan langsung ke ground ketika Vs=±15V, Ta=25°C. Suhu dan/atau tegangan suplai harus dibatasi untuk memastikan peringkat disipasi tidak terlampaui.

AC Electrical Characteristic

Electrical Characteristic

Jenis-Jenis IC

1. IC C-MOS

IC C-MOS (Complementary with MOSFET) adalah sebuah IC yang terdiri dari rangkaian yang merupakan gabungan dari beberapa komponen MOSFET yang membentuk gate-gate dengan fungsi logika yang serupa dengan IC-TTL. Dalam satu kemasan IC C-MOS dapat berisi beberapa jenis gate (gerbang) yang dapat melakukan berbagai macam fungsi logika seperti AND, NAND, OR, NOR, XOR, serta beberapa fungsi logika lainnya seperti Decoders, Encoders, Multiplexer, dan Memory.

Baca Juga :   Macam-Macam Perangkat Jaringan Komputer Beserta Penjelasanya

2. TTL (Transistor transistor Logic)

IC yang paling banyak digunakan secara luas saat ini adalah IC digital yang digunakan pada peralatan komputer, kalkulator, dan sistem kontrol elektronik. IC digital bekerja dengan dasar operasi bilangan logika biner (bilangan dasar 2), yang hanya mengenal dua kondisi yaitu 1 (hidup) dan 0 (mati).

3. IC Linear

Perbedaan utama antara IC Linear dan Digital adalah fungsi yang digunakan. IC digital beroperasi dengan menggunakan sinyal kotak (square) yang hanya memiliki dua kondisi yaitu 0 atau 1, dan berfungsi sebagai switch/saklar. Sedangkan IC linear pada umumnya menggunakan sinyal sinusoida dan berfungsi sebagai amplifier (penguat).

Baca Juga :

Penutup

Dalam artikel finoo.id ini, kita telah membahas mengenai persamaan IC NE5532 yang paling tepat dan data pin yang terkait. Sebagai kesimpulan, kita dapat mengatakan bahwa IC NE5532 adalah op-amp dual dengan karakteristik kinerja yang sangat baik dan serbaguna.

IC ini memiliki penguatan tinggi, tingkat distorsi rendah, dan tingkat kebisingan yang rendah, menjadikannya pilihan yang sangat baik untuk berbagai aplikasi audio dan instrumentasi.

Selain itu, kita juga telah membahas mengenai data pin IC NE5532 yang penting untuk dipahami agar dapat melakukan koneksi yang benar dan efektif. Dengan mengetahui fungsi masing-masing pin, kita dapat merancang rangkaian yang optimal dan mengoptimalkan kinerja IC NE5532.

Semoga artikel ini bermanfaat bagi pembaca yang tertarik dalam bidang elektronik dan audio. Terima kasih telah membaca!
