Persamaan IC TDA 2003 Paling Lengkap Dengan Datasheet

Posted on

Finoo.id – Persamaan IC TDA 2003 Paling Lengkap Dengan Datasheet. IC terpadu atau Integrated Circuit adalah komponen elektronik aktif yang sulit diperbaiki jika mengalami kerusakan. Oleh karena itu, ketika IC mengalami kerusakan, kebanyakan orang akan menggantinya dengan IC yang baru.

Namun, masalah muncul ketika mencari pengganti untuk IC yang rusak, terutama jika IC yang diinginkan sudah jarang tersedia. Hal ini dapat disebabkan oleh produksinya yang telah dihentikan atau stok yang terbatas atau kosong di toko elektronik.

Jika situasinya demikian, solusi terbaik adalah mencari persamaan IC yang serupa. Meskipun tipe IC-nya berbeda, fungsinya tetap sama meskipun mungkin terdapat sedikit perbedaan, namun hal ini tidak akan menimbulkan masalah yang serius.

Banyak orang yang ingin mengetahui persamaan IC TDA 2003 atau IC suara yang sering digunakan dalam rangkaian power amplifier. Informasi lengkap tentang persamaan IC TDA 2003 dan datasheet-nya dapat ditemukan dalam ulasan berikut ini.

Pengertian IC TDA

IC TDA adalah sebuah chip yang berfungsi sebagai penguat suara speaker dengan mengubah arus listrik yang kecil menjadi suara yang lebih besar. IC ini banyak digunakan pada peralatan audio seperti radio, tape recorder, TV, karaoke, dan lain-lain.

Selain digunakan untuk menguatkan suara, IC TDA juga digunakan untuk mengatur kontrol volume, balance, serta bass dan treble. Selain itu, IC TDA juga memiliki fungsi lain yaitu untuk mengatur kecepatan motor DC.

Datasheet IC TDA 2003

Jika kalian ingin mengganti IC TDA 2003 yang rusak dengan persamaan IC lain, sangat penting untuk memahami dan memperhatikan datasheet IC TDA ini. Hal ini diperlukan agar saat memasang IC, tidak terjadi kerusakan pada komponen lain yang berada di dekat IC tersebut.

Dengan membaca datasheet IC TDA 2003, kalian akan mendapatkan panduan tentang cara memasang atau mengganti IC dengan benar dan aman. Oleh karena itu, berikut ini adalah datasheet lengkap IC TDA 2003, beserta data pin-nya.

Baca Juga :   Cara Menghilangkan Tanda Tangan Pada Meteran Listrik Yang Tepat

Deskripsi

IC TDA 2003 memiliki kinerja yang lebih baik dengan konfigurasi pin yang sama dengan TDA 2002. Fitur-fitur tambahan dari TDA 2002 seperti jumlah komponen eksternal yang sangat rendah, kemudahan perakitan, serta penghematan biaya, tetap dipertahankan.

IC ini mampu memberikan kemampuan arus keluaran tinggi hingga 3,5A dengan distorsi silang yang sangat rendah. Selain itu, pengoperasiannya sangat aman karena dilengkapi dengan perlindungan terhadap hubungan singkat DC dan AC antara semua pin dan ground, jangkauan termal yang baik, serta mampu menahan lonjakan tegangan dump beban hingga 40V dan tanah terbuka.

Absolute Maximum Rating

Absolut Maximum Rating atau Peringkat Maksimum Mutlak adalah nilai pembatas yang tidak boleh dilampaui, bahkan secara instan. Jika perangkat melebihi nilai ini, maka hal tersebut dapat memengaruhi masa pakai dan kekalianlan perangkat. Oleh karena itu, perlu dihindari paparan terhadap kondisi di luar peringkat ini.

SymbolParameterValueUnit
VsPeak supply voltage (50ms)40V
VsDC supply voltage28V
VsOperating supply voltage18V
IoOutput peak current  (repetitive)3.5A
IoOutput peak current  (non repetitive)4.5A
PlotPower dissipation at Tcase = 90°C20V
Tstg, TjStorage and junction temeperature-40 s.d 150°C

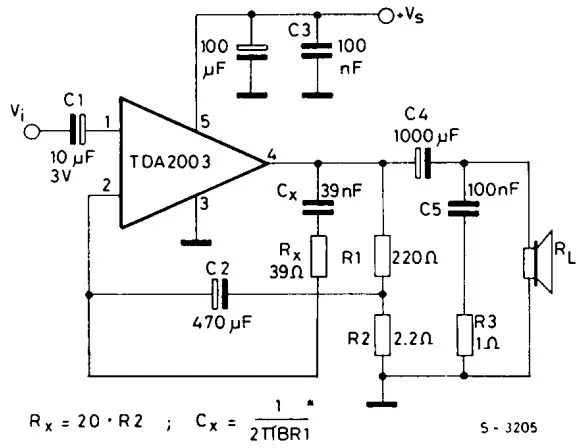

Test Circuit

Berikut adalah gambar rangkaian uji dari IC TDA 2003 yang dapat kalian pelajari.

Data PIN IC TDA 2003

Saat ingin mengganti IC 2003 dengan persamaan IC lainnya, sangat penting untuk memahami data pin-nya. Setiap pin pada IC TDA 2003 harus dipahami agar pemasangan tidak salah dan dapat menurunkan kinerja IC tersebut.

Pemasangan IC tidak boleh dilakukan secara sembarangan, tata letak setiap pin harus sesuai. Oleh karena itu, penting untuk memperhatikan data pin IC TDA 2003.

Berikut ini keterangan pin-nya:

  1. In +
  2. In –
  3. Ground (GND)
  4. Out
  5. VCC 14V

Skema Diagram IC TDA 2003

Selain data pin, skema diagram IC TDA 2003 juga perlu dipahami dengan jelas. Berikut ini kami menyajikan gambar diagram skema IC TDA 2003 yang bisa kalian pelajari.

Karakteristik IC TDA 2003

SymbolParameterTest ConditionMin.TypeMax.Unit
DC CHARACTERISTICS (Refer to DC test circuit)
VsSupply voltage818v
VoQuiescent output voltage (pin 4)6.16.97.7v
IoQueiscent drain current (pin 5)4450mA
Baca Juga :   √ Jenis Jenis Sambungan Pipa Yang Perlu Diketahui!

AC CHARACTERISTICS (Refer to AC test circuit, Gv = 40 dB)

PoOutput powerd = 10%
f = 1 kHzRL = 4Ჲ5.56W
RL = 2Ჲ910W
RL = 3,2Ჲ7.5W
RL = 1,6Ჲ12W
Vi(rms)Input saturation voltage300mV
ViInput sensitivityf = 1 kHz
Po = 0,5WRL = 4Ჲ14mV
Po = 6WRL = 4Ჲ55mV
Po = 0,5WRL = 2Ჲ10mV
Po = 10W
RL = 2Ჲ50mV

ELECTRICAL CHARACTERISTICS (continued)

BFrequency response (-3 dB)Po = 1W40 to 15.000Hz
RL = 4Ჲ
dDistortionf = 1 kHz
Po = 0,05 to 4,5W RL = 4Ჲ0.15%
Po = 0,05 to 7,5W RL = 2Ჲ%
0.15
RiInput resistance (pin 1)f = 1 kHz70150kᲲ
GvVoltage gain (open loop)f = 1 kHz80dB
f = 10 kHz60dB
GvVoltage gain (closed loop)f = 1 kHz39.2999999999999974040.299999999999997dB
RL = 4Ჲ
eNInput noise voltage (0)15μV
iNInput noise current (0)60200pA
ηEfficiencyf = 1 kHz
Po = 6W RL = 4Ჲ69%
Po = 10W RL = 2Ჲ
65%
SVRSupply voltage rejectionf = 100 Hz
Vripple = 0.5V
Rg = 10kΩ RL = 4Ჲ3036dB

Persamaan IC TDA 2003

Setelah memahami dan mempelajari IC TDA 2003, saatnya mencari tipe IC yang cocok dijadikan sebagai pengganti IC TDA 2003. Persamaan IC TDA 2003 yang baik harus memiliki spesifikasi yang sama persis.

Mengganti IC dengan persamaan tipe lain adalah solusi terbaik ketika kesulitan mencari IC TDA 2003, baik di toko elektronik offline maupun online. Salah satu persamaan IC TDA 2003 yang tersedia adalah IC NE5532.

Meskipun tidak banyak, persamaan IC ini cukup mudah ditemukan dan masih banyak dijual di toko-toko elektronik. Berikut ini adalah beberapa tipe IC yang dapat digunakan sebagai pengganti IC TDA 2003:

  1. TDA 2040 (22 W)
  2. TDA 2050 (35 W)
  3. TDA 2003 (10 W)
  4. TDA 2030 (14 W)
  5. TDA 2002 (8 W)

Itulah beberapa persamaan IC TDA 2003 yang cocok dijadikan sebagai pengganti. kalian dapat dengan mudah menemukan persamaan IC tersebut di berbagai toko elektronik, baik itu toko offline maupun toko online.

Harga IC TDA sendiri cukup terjangkau, berkisar antara Rp. 5.000 – Rp. 10.000 di toko elektronik offline maupun di toko online yang terpercaya.

Baca Juga :   Daftar Kode Meteran Listrik Melcoinda & Cara Menggunakanya

Kelebihan IC TDA 2003

Selain mengetahui datasheet dan persamaan IC ini, kalian juga perlu mengetahui beberapa kelebihan dari IC TDA 2003. Berikut adalah beberapa kelebihannya:

Dilengkapi dengan sistem proteksi termal, sehingga jika suhu terlalu panas melebihi batas yang ditentukan, maka secara otomatis IC TDA 2003 akan dilindungi dan tidak akan mengalami kerusakan atau short circuit. Suhu maksimum IC TDA 2003 adalah 150°C.

IC TDA 2003 mampu menghasilkan arus output tinggi dan memiliki distorsi silang serta harmonik yang sangat rendah, sehingga tetap menghasilkan kualitas audio yang baik.

IC TDA 2003 dilengkapi dengan sistem perlindungan hubungan singkat asli yang dipatenkan, yang secara otomatis dapat membatasi daya hilang untuk menjaga agar titik kerja output tetap aman. Dengan kata lain, IC TDA 2003 tidak mudah rusak meskipun terjadi konsleting pada jalur output.

Baca juga :

Penutup

Dalam artikel finoo.id ini, kita telah membahas tentang persamaan IC TDA 2003 dan fungsinya dalam dunia elektronika. Seperti yang telah dijelaskan, IC TDA 2003 adalah penguat audio yang serbaguna dan dapat digunakan dalam berbagai aplikasi.

Dalam penggunaannya, penting untuk memperhatikan kaki-kaki IC dan nilai-nilai komponen yang terhubung dengan IC tersebut. Selain itu, perlu juga diperhatikan kualitas komponen yang digunakan agar dapat memaksimalkan kinerja IC TDA 2003.

Dalam mempelajari persamaan IC TDA 2003, kita dapat lebih memahami bagaimana cara kerja dan karakteristik dari IC tersebut. Dengan demikian, kita dapat memilih dan mengaplikasikan IC TDA 2003 secara tepat dalam berbagai proyek elektronika.

Semoga artikel ini dapat bermanfaat bagi kalian dalam mengetahui lebih lanjut tentang persamaan IC TDA 2003. Terima kasih telah membaca dan sampai jumpa dalam artikel-artikel selanjutnya.
