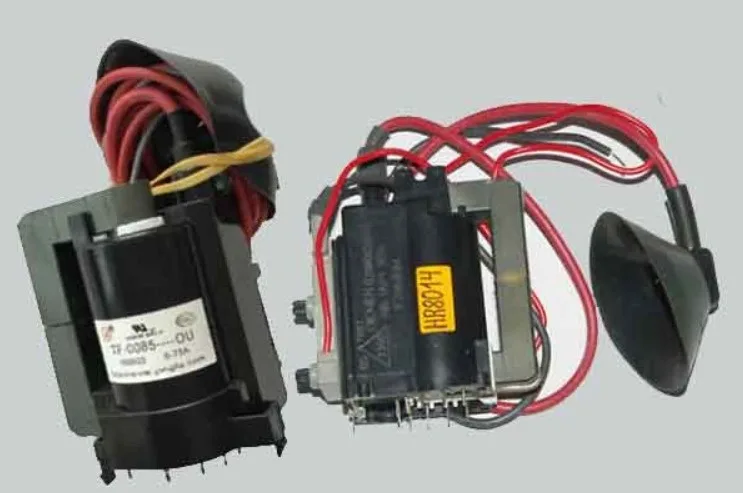

Finoo.id – Persamaan Flyback 154-177B & Pengganti Yang Sesuai. Flyback merupakan salah satu komponen penting pada TV tabung. Setiap merk TV tabung umumnya menggunakan seri atau model flyback yang berbeda-beda.

Seri flyback yang sering dipakai pada mesin TV tabung adalah 154-177B. Flyback ini banyak digunakan pada mesin TV tabung merk Goldstar, beberapa type TV tabung LG, Akari, dan beberapa type TV tabung Intel.

Namun, ketersediaan produk dan keterbatasan suku cadang membuat flyback 154-177B sulit didapatkan. Sebagai gantinya, teknisi service TV akan mencari data persamaan flyback TV dengan komposisi data pin yang sama.

Untuk mencari pengganti, ada beberapa persamaan flyback 154-177B yang dapat digunakan. Simak daftarnya di bawah ini.

Sekilas Tentang Flyback ?

Flyback merupakan transformator yang sangat penting pada TV atau monitor karena berperan dalam menghasilkan tegangan tinggi yang dibutuhkan oleh tabung CRT untuk menembakkan elektron di dalamnya.

Flyback dipasang pada blok output horizontal dan menghasilkan tegangan berkisar antara 20kV hingga 30kV, tergantung ukuran TV.

Dalam flyback terdapat sebuah dioda internal yang berfungsi menyearahkan tegangan tinggi dari trafo karena masih berbentuk pulsa-pulsa. Flyback juga memiliki lilitan dengan jumlah tertentu dan sebuah batang ferit seperti transformator lainnya.

Fungsi Pin Kaki Flyback

Biasanya, transformator FBT memiliki sekitar 10 pin atau kaki yang masing-masing memiliki fungsi tertentu. Secara umum, kaki-kaki tersebut dapat dibagi menjadi dua bagian yaitu primer atau input dan sekunder atau output.

Sebelum membahas kaki flyback, akan dibahas terlebih dahulu tentang kabel yang terdapat pada flyback.

Terminal HV/High Voltage merupakan bagian Anode atau Kop yang selalu terhubung ke CRT dan menghasilkan tegangan yang sangat tinggi berkisar 10kV – 30kV. Tidak dianjurkan untuk membuka atau mengukur bagian ini, bahkan saat TV dalam kondisi mati, apalagi saat kondisi TV menyala.

Baca Juga :   √ Apa Itu Kolase? Jenis dan Cara Membuatnya Lengkap

Kabel Screen terhubung langsung ke kaki CRT di bagian belakang dan berfungsi untuk mengatur tingkat kecerahan layar yang ditampilkan. Kabel ini disebut G2 pada FBT maupun CRT.

Kabel Focus juga terhubung langsung ke kaki CRT (G3/G4) dan berfungsi untuk mengatur fokus pada TV.

Selanjutnya, akan dibahas mengenai fungsi dari setiap pin pada flyback.

Kaki HOT atau yang biasa disebut Colector terhubung dengan transistor penguat horizontal pada bagian kolektor. Saat Flyback bekerja, kaki ini akan menghasilkan tegangan tinggi.

Kaki Dioda Dumper, sesuai dengan namanya, terhubung ke dioda dumper dan biasanya terdapat pada TV yang memiliki rangkaian EW (East West). Namun, tidak semua flyback memiliki pin ini karena kebanyakan sudah satu paket dengan transistor horizontal.

Kaki B+ terhubung ke power supply utama yang menjadi sumber tegangan untuk flyback. Tanpa adanya tegangan yang mengalir ke pin ini, maka flyback tidak akan bekerja.

Kaki AFC atau Automatic Frequency Control berfungsi untuk menstabilkan frekuensi osilator horizontal.

Kaki ABL atau Automatic Brightness Limiter berfungsi untuk mengatur dan membatasi sinar elektron yang menuju ke rangkaian RGB secara otomatis. Tegangan ABL sangat tinggi karena secara tidak langsung terhubung dengan kop flyback melalui komponen dioda.

Persamaan Flyback 154-177B

Flyback TV sering mengalami kerusakan (short atau jebol) dan cukup sulit untuk diperbaiki. Sebagai salah satu komponen vital yang berfungsi untuk menghasilkan tegangan tinggi dan rendah pada TV tabung, jika flyback mengalami kerusakan maka harus segera diganti dengan seri flyback yang baru.

Untungnya, setiap flyback memiliki persamaannya masing-masing, sehingga jika tidak menemukan seri yang sama maka bisa menggantinya dengan seri lain dengan data pin yang sama. Meskipun berbeda type, namun fungsinya tetap sama.

Mengganti flyback dengan persamaannya tidak akan menimbulkan risiko yang berbahaya, karena fungsi dan cara kerjanya tidak berubah. Jadi, bagi kalian yang sedang mencari persamaan flyback 154-177B, kalian berada di situs yang tepat.

Baca Juga :   Pengertian UPS, Fungsi Serta Cara Kerjanya Yang Paling Tepat

Artikel ini memberikan informasi tentang beberapa persamaan flyback 154-177B yang dapat digunakan sebagai pengganti yang baik. Beberapa jenis persamaan FTB 154-177B yang paling cocok sebagai pengganti antara lain:

  1. 154-177B
  2. 154-064P
  3. 154-374C (29 inch)
  4. 6174-8004A
  5. 6174Z-6040X
  6. MF6549
  7. FCM-20B058
  8. FCK-14B047

Dari pengalaman, seri persamaan di atas tidak menimbulkan efek yang berarti pada TV tabung, sehingga tidak perlu khawatir.

kalian dapat membeli flyback 154-177B maupun persamaannya di toko elektronik offline maupun online. Harga flyback 154-177B maupun harga persamaan flyback 154-177B cukup terjangkau, sekitar Rp. 60.000 – Rp. 85.000 per unit.

Data Pin Flyback 154-177B

Jika tidak dapat menemukan persamaan flyback 154-177B seperti yang disebutkan di atas, kalian dapat mencari pengganti lain dengan mencocokkan data pin dari flyback 154-177B. Data pin ini sangat penting untuk diketahui.

Selain memudahkan dalam mencari pengganti, data pin juga membantu dalam pemasangan flyback yang tepat dan tidak merusak komponen lain di sekitarnya. Oleh karena itu, penting untuk mengetahui data pin FTB 154-177B saat membutuhkan penggantinya. Berikut ini adalah informasi data pin flyback 154-177B.

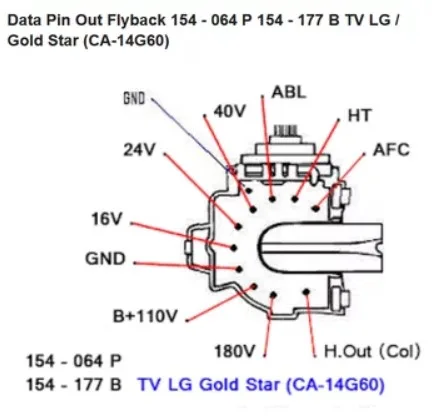

COL_185V_B+115V_GND_16V_24V_40V_ABL_H_AFC

Berikut ini adalah keterangan untuk data pin flyback 154-177B:

  1. COL: H.Out / Colector Transistor Horizontal
  2. 185V: Video +185V / +200V
  3. B+115V: Tegangan dari Regulator
  4. GND: Ground
  5. 16V: Tegangan Out 16V
  6. 24V: Tegangan Out 24V untuk power vertikal
  7. 40V: Tegangan Out 40V
  8. ABL: Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis
  9. H: Heater
  10. AFC: Automatic Frequency Control / pengunci osilator frekuensi horizontal

Itulah informasi lengkap mengenai data pin FTB 154-177B beserta keterangan untuk setiap kaki. Dengan data pin tersebut, kalian dapat memasang flyback dengan benar dan tidak merusak komponen lain di sekitar tempat flyback dipasang.

Komponen Utama TV LG / Goldstar (CA-14g60)

Selain informasi persamaan dan data pin FTB TV tabung Goldstar dan LG, kami juga akan memberikan informasi tambahan mengenai komponen utama pada TV LG atau Goldstar. Informasi ini akan membantu kalian mencari komponen yang tepat jika salah satu komponen pada TV LG atau Goldstar rusak dan memerlukan penggantian.

Baca Juga :   Fungsi Trafo Pada Rangkaian Elektronik Serta Jenisnya

Komponen Utama TV LG (CA-14G60)Komponen TV Goldstar (CA-14G60)
IC Program : LG 8838-06FIC Program : LG 8634-17A
IC Chrome : TDA 8841 S1IC Chrome : TDA 8362 B
IC Memori : 24C04IC Memori : 24C02
IC Power Sound : TDA 2006IC Power Sound : TDA 2006
IC Vertikal : TDA 8351IC Vertikal : LA 7833
Flyback : 154-064P/154-177BFlyback : 154-064P/154-177B
Regulator STR F 6654Regulator STR S 6707
IC Power RGB : TDA 6107IC Power RGB : TDA 4665
IC Multy : –IC Multy : LA 7222

Baca Juga :

Kesimpulan

Dalam rangka memperbaiki sebuah perangkat elektronik, seringkali kita memerlukan komponen pengganti yang sesuai dengan yang rusak. Salah satu komponen yang umum digunakan adalah transformator flyback 154-177B. Namun, terkadang komponen tersebut sulit untuk ditemukan di pasaran.

Untuk mengatasi hal tersebut, terdapat beberapa opsi pengganti yang dapat digunakan sebagai alternatif, seperti transformator flyback yang memiliki karakteristik dan parameter yang serupa. Contohnya, kalian dapat menggunakan transformator flyback BSC25-N0363 atau HR935D.

Namun perlu diingat bahwa penggunaan komponen pengganti harus disesuaikan dengan kebutuhan dan karakteristik dari perangkat elektronik yang akan diperbaiki. Selain itu, pastikan juga untuk memperhatikan faktor kualitas dan keamanan saat memilih pengganti yang sesuai.

Dengan memperhatikan hal-hal tersebut, kalian dapat menemukan pengganti yang sesuai dan memastikan perangkat elektronik kalian dapat berfungsi kembali dengan baik.

Demikianlah artikel finoo.id yang membahas tentang Persamaan Flyback 154-177B & Pengganti Yang Sesuai. Semoga artikel kami dapat bermanfaat dan terimakasih telah membaca artikel kami.
